가스상 응축 실험을 통한 PAH와 탄소 고체 형성 메커니즘

초록

본 연구는 레이저 파이롤리시스와 레이저 어블레이션을 이용한 가스상 응축 실험을 통해 탄소성 먼지 입자의 형성 경로를 조사한다. 응축 온도가 1700 K 이하일 때는 휘발성 3~5개의 고리 구조를 가진 폴리시클릭 방향족 탄화수소(PAH)가 주된 부산물이며, 이들이 소트 입자의 전구체가 된다. 반면 3500 K 이상에서는 풀러렌‑유사 구조의 탄소 입자와 풀러렌 자체가 형성되어 핵생성 입자를 구성한다. 따라서 차가운 AGB 별과 뜨거운 Wolf‑Rayet 별 등 서로 다른 천체 환경에서 생성되는 탄소성 입자는 화학적·광학적으로 구별될 것으로 예상된다.

상세 분석

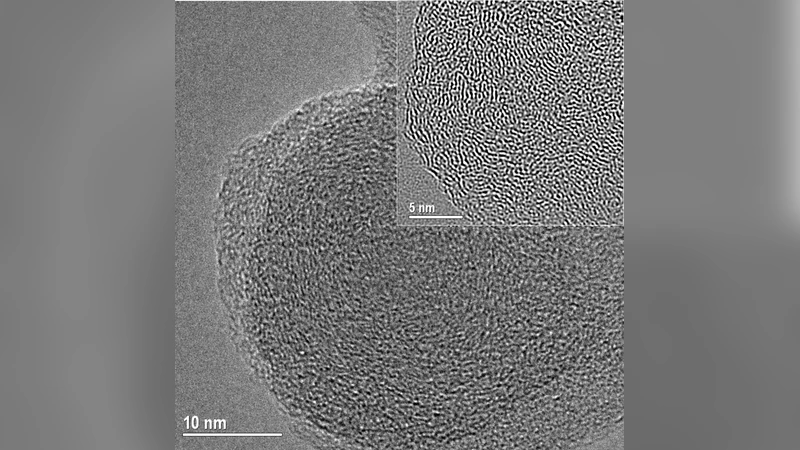

이 논문은 우주 먼지의 주요 성분인 탄소성 입자의 기원과 성장 메커니즘을 실험적으로 규명하고자, 두 가지 대표적인 가스상 응축 방법인 레이저 파이롤리시스와 레이저 어블레이션을 적용하였다. 실험 설계는 응축 구역의 온도를 정밀하게 제어함으로써, 저온(≈1700 K 이하)과 고온(≈3500 K 이상) 두 극단적인 조건에서 생성되는 물질군을 비교 분석하는 데 초점을 맞추었다. 저온 영역에서는 탄소 원자가 급격히 냉각되면서 작은 PAH 분자들이 먼저 형성되고, 이들이 서로 결합·응집하여 비휘발성 소트 입자를 만든다. 질량 분석과 적외선 분광을 통해 확인된 PAH는 주로 3~5개의 벤젠 고리를 가진 휘발성 화합물이며, 이들의 존재는 입자 성장 초기 단계에서 ‘빌딩 블록’ 역할을 함을 시사한다. 반면 고온 영역에서는 탄소 원자가 충분히 높은 에너지를 받아 풀러렌 고리 구조를 형성하거나, 풀러렌 조각이 직접 핵을 이루는 형태가 관찰되었다. 풀러렌은 높은 결합 에너지와 구형 대칭성을 갖고 있어, 급격히 냉각되는 플라즈마 내에서 안정적인 핵생성 입자로 작용한다. 실험 결과는 온도에 따라 전혀 다른 화학적 경로가 활성화된다는 점을 명확히 보여준다. 저온에서는 유기 분자 기반의 점진적 응집이, 고온에서는 탄소 원자·클러스터가 직접 결합해 풀러렌‑유사 구조를 형성한다는 두 가지 상이한 메커니즘이 공존한다. 이러한 차이는 천체 물리학적 환경, 예를 들어 AGB 별의 차가운 대기와 Wolf‑Rayet 별의 고온 풍선 구역에서 각각 기대되는 입자 조성에 직접적인 영향을 미친다. 또한, PAH와 풀러렌은 각각 고유의 전자 전이와 진동 모드에 의해 적외선 스펙트럼에 뚜렷한 특징을 부여하므로, 관측된 천문학적 스펙트럼을 해석할 때 중요한 단서가 된다. 논문은 실험적 증거를 바탕으로, 우주 먼지 형성 모델에 온도 의존적인 두 경로를 명시적으로 포함시킬 필요성을 강조한다.
