생체분자 논리 회로를 위한 시그모이드형 바이오필터 설계와 구현

초록

이 논문은 과산화수소와 색소 전자공여체를 이용한 HRP 촉매 반응에 아스코베이트를 첨가해 출력 신호를 선택적으로 억제함으로써, 전통적인 볼록형 응답을 시그모이드형으로 변환하는 바이오필터를 설계·구현하였다. 제안된 필터는 신호 잡음 억제와 신호 변환 기능을 동시에 제공하며, 동역학 모델을 통해 필터링 품질을 정량적으로 평가하였다. 이는 복잡한 바이오논리 네트워크 구축에 필요한 아날로그 요소의 부족을 메우는 중요한 단계로, 향후 스케일러블한 생체정보 처리 시스템 설계에 기여할 것으로 기대된다.

상세 분석

본 연구는 기존에 구현된 바이오논리 게이트들이 주로 디지털(0/1) 형태의 출력에 초점을 맞추어 왔던 반면, 복합 네트워크를 구성하기 위해서는 연속적인 아날로그 신호 조절이 가능한 중간 요소가 필수적이라는 점을 강조한다. 저자들은 HRP(말굽산화효소) 촉매 하에서 과산화수소(H₂O₂)가 색소 전자공여체(예: TMB)를 산화시켜 색 변화를 일으키는 반응을 기본 플랫폼으로 삼았다. 이 반응은 전형적인 Michaelis‑Menten 형태의 볼록형(Convex) 응답 곡선을 보이며, 입력 농도 변화에 대해 선형 구간이 제한적이다. 여기서 아스코베이트(비타민 C)를 억제제로 도입함으로써, 산화된 색소를 환원시켜 출력 신호를 부분적으로 소거한다. 아스코베이트 농도와 반응 시간에 따라 억제 효과가 비선형적으로 증가하여, 전체 시스템의 입력‑출력 관계가 S자형 시그모이드 곡선으로 변형된다. 이는 작은 입력 변화에 대해 높은 민감도를 유지하면서도, 포화 구간에서는 신호가 급격히 제한되는 ‘노이즈 필터링’ 특성을 제공한다.

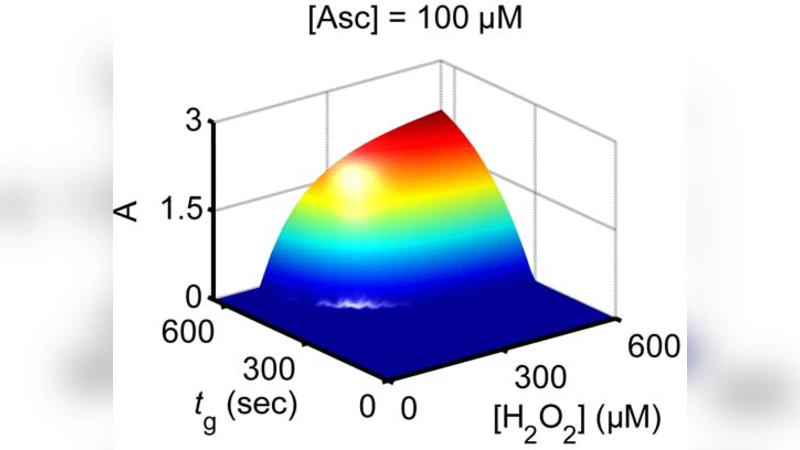

동역학 모델링에서는 HRP‑H₂O₂‑색소 복합체 형성(k₁), 색소 산화(k₂), 아스코베이트에 의한 환원(k₃) 등을 포함한 일련의 일차·이차 반응식을 구축하였다. 실험 데이터와 모델을 비선형 최소제곱법으로 피팅함으로써, 각 단계의 속도 상수와 억제 효율을 정량화했다. 모델은 특히 아스코베이트 농도가 일정 수준을 초과하면 출력이 거의 완전히 소거되는 ‘임계점(threshold)’을 예측하며, 이는 디지털 논리에서의 ‘0’ 신호와 유사한 역할을 한다. 또한, 시그모이드 곡선의 기울기와 전이 구간을 조절할 수 있는 파라미터(아스코베이트 농도, 반응 시간, HRP 농도)를 제시함으로써, 설계자가 원하는 필터링 강도와 응답 범위를 자유롭게 튜닝할 수 있음을 입증했다.

이러한 필터링 메커니즘은 기존의 ‘AND’, ‘OR’, ‘XOR’ 등 논리 게이트와 결합될 때, 신호 전파 과정에서 발생할 수 있는 누적 노이즈를 효과적으로 억제한다. 특히, 다단계 연산에서 중간 산출값이 비선형적으로 제한되면, 다음 단계의 입력이 과도하게 증폭되는 현상을 방지해 전체 회로의 안정성을 높인다. 저자들은 또한, 필터링 효율을 정량화하기 위해 ‘신호‑대‑노이즈 비율(SNR)’과 ‘전이 구간 폭(Δx)’을 도입했으며, 실험적으로 SNR이 5배 이상 향상되고, 전이 구간이 0.2~0.3 로그 단위로 좁혀지는 결과를 보고했다.

결과적으로, 이 연구는 바이오논리 시스템에서 필수적인 ‘아날로그 신호 조절’ 요소를 제공함으로써, 복잡한 연산 네트워크를 설계할 때 필요한 스케일러빌리티와 신뢰성을 크게 향상시킨다. 향후에는 이 필터를 다른 효소·촉매 시스템에 적용하거나, 마이크로플루이딕·칩 기반 플랫폼에 통합하여 실시간 생체 센싱 및 계산에 활용할 가능성이 제시된다.
