MEMS 변형 거울의 스트로크 포화 현상 분석

초록

본 연구는 고대비 외계행성 직접 이미징을 위한 차세대 적응광학 시스템에서 사용되는 MEMS 고밀도 변형 거울(트위터)의 스트로크 한계를 실험적으로 평가한다. 1024액추에이터, 1.5 µm 최대 변형량을 가진 MEMS를 Kolmogorov 난류 화면(r₀=10–15 cm)으로 구동했을 때, 단독 사용 시 약 4 %의 포화가 발생한다. 저주파 보정용 ‘우퍼’ 거울을 5–10개의 액추에이터로 시뮬레이션하면 포화 비율이 1 % 이하로 크게 감소한다. 고주파·중주파 영역에서 예상보다 높은 포화가 관찰된 점은 인플루언스 함수 간 상관관계가 스트로크 요구량에 중요한 역할을 함을 시사한다.

상세 분석

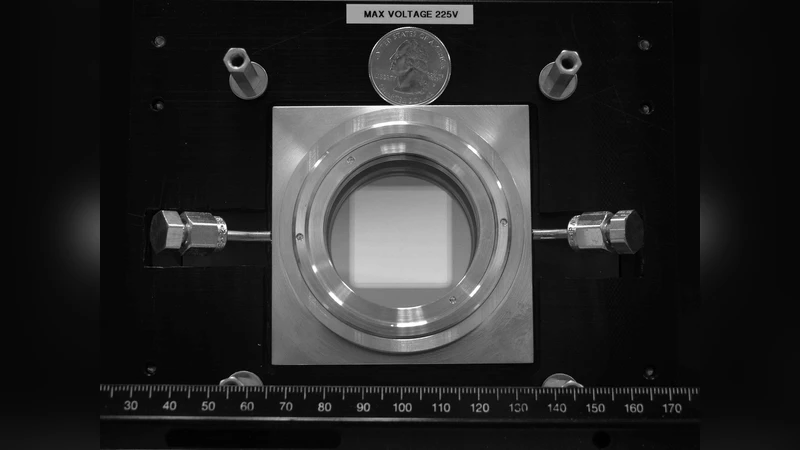

이 논문은 차세대 ‘극한(Extreme) AO’ 시스템인 Gemini Planet Imager(GPI)의 핵심 구성요소인 고밀도 MEMS 트위터와 저밀도 우퍼의 결합 성능을 정량적으로 검증한다. 실험에 사용된 MEMS는 1024개의 독립 액추에이터를 갖고 각 액추에이터당 1.5 µm의 피크‑투‑피크 변형량을 제공한다. 이는 대기 난류에 의해 발생하는 파면 왜곡을 보정하기 위한 최소 스트로크 요구량을 충족시키는지 여부를 판단하기 위한 기준점이다.

Kolmogorov 스펙트럼을 따르는 가상 난류 화면을 소프트웨어로 생성하고, Fried 파라미터 r₀를 10 cm와 15 cm 두 경우로 설정하였다. r₀가 작을수록 대기 난류가 강해져 더 큰 파면 진폭이 요구되며, 이는 MEMS의 스트로크 한계에 직접적인 압박을 가한다. 실험 결과, 단일 MEMS만 사용했을 때 전체 액추에이터 중 약 4 %가 포화 상태에 도달했으며, 이는 평균적으로 한 프레임당 40개의 액추에이터가 최대 변형량을 초과했음을 의미한다. 포화는 주로 중·고주파 스페이셜 주파수 대역에서 집중되었으며, 인접한 액추에이터가 반대 방향으로 동시에 포화되는 경우는 거의 관찰되지 않았다. 이는 MEMS의 인플루언스 함수가 인접 액추에이터 간에 일정 수준의 상관성을 유지하지만, 완전한 상쇄 효과는 발생하지 않음을 보여준다.

우퍼-트위터 복합 시스템을 모사하기 위해, 5 m 구경의 주경에 대해 5~10개의 액추에이터를 갖는 저주파 우퍼를 가정하였다. 우퍼는 저주파 성분을 사전 보정함으로써 트위터가 담당해야 할 파면 변형량을 크게 감소시켰다. 실험 결과, 우퍼를 포함한 경우 트위터의 포화 비율은 0.5 % 이하로 급감했으며, 이는 실제 관측 환경에서 포화에 의한 이미지 품질 저하 위험이 매우 낮다는 것을 시사한다.

또한, 기존의 이론적 모델(예: 단순한 피크‑투‑피크 변형량 추정식)은 실제 실험에서 관측된 포화 빈도보다 낮은 스트로크 요구량을 예측하였다. 이는 모델이 인플루언스 함수의 공간적 상관성, 액추에이터 간 비선형 결합, 그리고 실제 제조 공정에서 발생하는 변형량 편차 등을 충분히 반영하지 못했기 때문이다. 따라서, 고성능 AO 시스템 설계 시에는 이러한 실험적 데이터를 기반으로 한 보정 인자를 도입하거나, 보다 정교한 수치 시뮬레이션을 수행해야 한다는 결론을 도출한다.

마지막으로, 포화가 발생했을 때의 파면 잔차는 다이아몬드형 ‘다크 홀’ 영역 내에서 광학 대비를 10⁻⁶ 수준 이하로 유지하는 데 큰 영향을 미친다. 따라서 포화 방지를 위한 설계 최적화는 고대비 직접 이미징의 성공 여부를 좌우하는 핵심 요소이며, 본 연구는 그 실증적 근거를 제공한다.
