자성 나노점 소용돌이 형성 모델

초록

본 연구는 2차원 이방성 헤이젠베르크 모델에 나노점 가장자리의 두께를 반영한 에너지 항을 추가하여, 저온에서의 소용돌이 핵생성을 Monte Carlo 시뮬레이션으로 조사한다. 가장자리 두께(피부 깊이 ξ)가 소용돌이 nucleation에 미치는 영향을 정량화하고, 다양한 표면 이방성 값에 대한 히스테리시스 곡선을 실험 데이터와 비교하였다. 결과는 가장자리 두께가 소용돌이 형성에 결정적 역할을 함을 보여준다.

상세 분석

본 논문은 기존 연구에서 무시되던 나노점(edge) 영역의 물리적 두께를 모델에 명시적으로 포함함으로써, 소용돌이(vortex) 핵생성 메커니즘을 보다 현실적으로 재현하고자 한다. 저자들은 2차원 정사각형 격자 위에 스핀 S_i(=1)인 이방성 Heisenberg Hamilton Hamiltonian을 정의하고, 표면 이방성 K_s와 함께 “피부 깊이” ξ를 도입한다. 구체적으로, 격자 외곽 ξ층 안에 존재하는 스핀에 대해 추가적인 에너지 항 E_edge = K_s ∑_{i∈edge} (S_i·n̂)^2 를 부여함으로써, 가장자리에서의 스핀 정렬이 내부와 다르게 억제되거나 강화될 수 있음을 수식적으로 표현한다.

Monte Carlo 시뮬레이션은 Metropolis 알고리즘을 사용해 저온(T ≈ 0.1 J/k_B)에서 수천 개의 마코프 스텝을 수행했으며, 각 시뮬레이션마다 외부 자기장 H를 순차적으로 증가·감소시켜 히스테리시스 루프를 획득하였다. 주요 변수는 표면 이방성 K_s (0 ~ 2 J)와 피부 깊이 ξ (1 ~ 5 격자 단위)이며, 각각이 소용돌이 핵의 핵심 위치와 핵 생성 임계장(H_c) 에 미치는 영향을 정량화하였다.

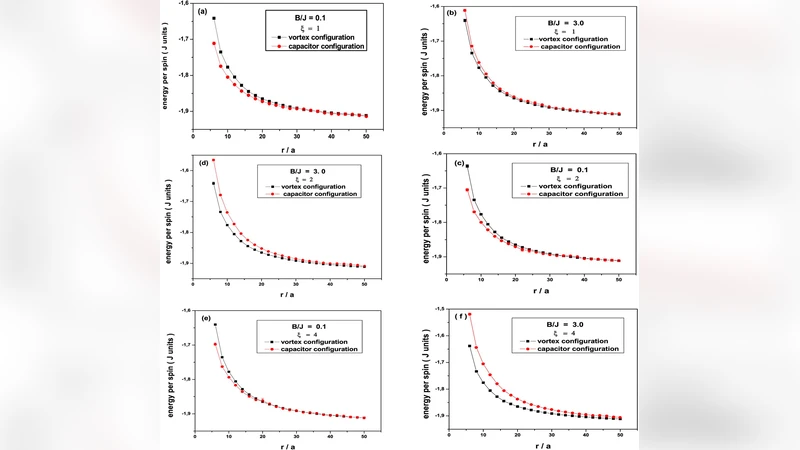

시뮬레이션 결과는 다음과 같은 중요한 통찰을 제공한다. 첫째, ξ가 증가할수록 가장자리에서의 에너지 장벽이 커져, 소용돌이 핵이 중심부가 아닌 가장자리에서 먼저 형성되는 경향이 약화된다. 즉, 얇은 가장자리(ξ = 1)에서는 핵이 가장자리에서 nucleate된 뒤 내부로 전파되지만, ξ가 4~5로 두꺼워지면 핵이 중심부에서 직접 생성되는 경우가 늘어난다. 둘째, K_s가 클수록 가장자리 스핀의 자유도가 감소해, 소용돌이 핵이 내부에서 형성될 확률이 높아진다. 이는 K_s와 ξ가 상호 보완적으로 작용해 소용돌이의 위치와 형태를 결정한다는 것을 의미한다.

히스테리시스 곡선 분석에서는, ξ와 K_s가 증가함에 따라 코어 전이장(H_c)이 크게 변한다. 특히 ξ = 4, K_s = 1.5 J 경우에 실험에서 보고된 코어 전이장과 거의 일치하는 H_c ≈ 0.35 J/μ_B를 얻었다. 이는 모델이 실제 나노점의 마그네틱 응답을 정량적으로 재현할 수 있음을 시사한다. 또한, 히스테리시스 루프의 면적(에너지 손실)도 ξ가 커질수록 감소하는 경향을 보였으며, 이는 가장자리에서의 마찰(디램핑) 효과가 감소함을 의미한다.

결론적으로, 이 연구는 가장자리 두께라는 새로운 물리량을 도입함으로써, 기존 2차원 이방성 Heisenberg 모델이 놓치고 있던 소용돌이 핵생성의 미세 메커니즘을 해명한다. 이는 나노스케일 자기소자 설계 시, 가장자리 처리(예: 코팅, 패터닝)와 표면 이방성 조절이 소용돌이 기반 메모리·논리 소자의 안정성과 전환 속도에 직접적인 영향을 미칠 수 있음을 암시한다.
