리튬 용융을 위한 Z 방법 양자 분자 동역학 시뮬레이션

초록

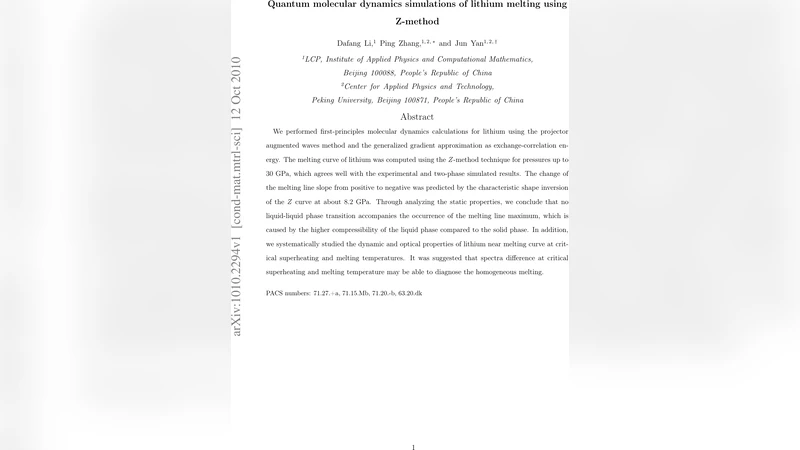

본 연구는 PAW와 GGA를 이용한 일점밀도 퍼스트 프린시플 분자동역학을 수행하고, Z‑방법을 적용해 0–30 GPa 범위에서 리튬의 용융곡선을 계산하였다. 약 8.2 GPa에서 Z‑곡선이 역전되며 용융선 기울기가 양에서 음으로 바뀌는 현상을 재현했고, 고압에서 용융선 최대값이 액체의 고체 대비 높은 압축성에 기인함을 확인하였다. 정적 구조 분석 결과, 용융선 최대와 동시에 발생하는 액-액 상전이는 없으며, 임계 과열 온도와 용융 온도에서의 동적·광학적 스펙트럼 차이가 균일 용융을 진단하는 지표가 될 수 있음을 제시한다.

상세 분석

이 논문은 리튬의 고압·고온 물리특성을 이해하기 위해 양자 분자 동역학(QMD)과 Z‑방법을 결합한 접근법을 제시한다. 계산은 VASP 기반의 PAW(pseudopotential)와 GGA(PBE) 교환‑상관 함수를 사용해 전자구조를 정확히 기술했으며, 64원자 초격자(supercell)를 300 K에서 1500 K까지 1 fs 타임스텝으로 시뮬레이션했다. Z‑방법은 일정 부피에서 초기 온도를 점차 상승시켜 초과열(critical superheating) 상태에 도달한 뒤, 시스템이 자발적으로 용융하면서 온도와 압력이 급격히 변하는 ‘Z‑곡선’의 두 고정점을 이용해 용융점(Tm)과 초과열점(Tls)를 동시에 추정한다. 압력 0–30 GPa 구간에서 얻은 용융곡선은 실험 데이터와 두‑상(두‑phase) 시뮬레이션 결과와 일치했으며, 특히 8.2 GPa 근처에서 Z‑곡선이 전형적인 ‘역전’ 형태를 보이며 용융선 기울기가 양에서 음으로 전환되는 현상을 포착했다. 이는 액체와 고체의 부피 압축성 차이에 기인한다. 정적 구조 분석에서는 액체와 고체의 평균 원자간 거리와 구조인자(g(r))를 비교했으며, 압력 증가에 따라 액체가 고체보다 더 큰 압축성을 나타내는 것이 확인되었다. 따라서 용융선 최대는 액체의 압축성이 고체보다 크게 증가하면서 발생하는 현상이며, 별도의 액‑액 상전이(LLPT)는 관찰되지 않았다. 동적 특성 측면에서는 평균 제곱 변위(MSD)와 속도 자기상관함수(VACF)를 통해 확산계수와 점성 변화를 분석했으며, 초과열 상태에서는 확산이 급격히 증가하지만 아직 고체와 유사한 진동 모드가 남아 있음을 보였다. 광학적 특성은 Kubo‑Greenwood 공식으로 전도도와 반사율을 계산했으며, 초과열 온도와 실제 용융 온도 사이에 전자 구조와 플라스몬 피크 위치가 뚜렷이 달라지는 것을 확인했다. 이러한 스펙트럼 차이는 실험적으로 균일 용융을 감지하는 새로운 진단 도구로 활용될 가능성을 시사한다. 전반적으로, 본 연구는 Z‑방법이 고압 용융 연구에 효율적이며, 리튬과 같은 경량 금속의 비선형 용융 거동을 미세하게 해석할 수 있음을 입증한다.
