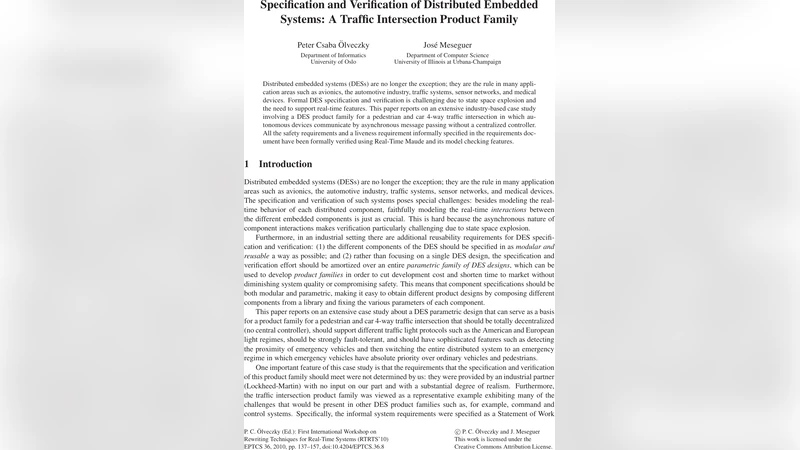

분산 임베디드 시스템 교통 교차로 제품군 사양 및 검증

초록

본 논문은 보행자와 차량이 동시에 이용하는 4방향 교차로를 대상으로, 중앙 제어기 없이 비동기 메시지 전달만으로 동작하는 분산 임베디드 시스템 제품군을 설계·검증한다. 요구사항에 정의된 모든 안전성 요구와 하나의 활력(liveness) 요구를 Real‑Time Maude 모델링 및 모델체크를 통해 형식적으로 검증하였다.

상세 분석

이 연구는 실제 산업 현장에서 요구되는 교통 교차로 제어 시스템을 분산형 임베디드 시스템(DES)으로 구현한 사례를 상세히 제시한다. 전통적인 교차로 제어는 중앙 집중식 컨트롤러가 신호등을 일괄 관리하는 방식이지만, 본 제품군은 보행자 디스플레이, 차량 신호등, 센서 등 각각의 장치가 독립적인 상태 머신을 가지고 비동기적으로 메시지를 교환한다는 점에서 혁신적이다. 이러한 설계는 시스템 확장성, 장애 격리, 유지보수 비용 절감이라는 장점을 제공하지만, 동시에 상태 공간 폭발(state‑space explosion)과 실시간 제약을 동시에 만족시켜야 하는 어려움을 내포한다.

논문은 먼저 요구사항을 정형화한다. 안전 요구는 “보행자와 차량이 동시에 교차로를 통과하지 않는다”, “신호가 녹색일 때만 교차로에 진입한다” 등으로 구체화되며, 활력 요구는 “모든 요청이 결국 서비스된다”는 형태로 표현된다. 이러한 요구를 Real‑Time Maude의 객체‑지향 타임스텝 모델에 매핑함으로써, 각 장치의 타임스탬프와 메시지 전송 지연을 명시적으로 다룰 수 있다.

핵심 기술적 기여는 두 가지이다. 첫째, 비동기 메시지 전달을 위한 프로토콜을 설계하면서, 메시지 손실·중복·지연을 모두 고려한 견고한 재전송 메커니즘을 구현하였다. 둘째, Real‑Time Maude의 타임-바운드 모델체크와 시간 제한 연산자를 활용해, 실시간 제약을 포함한 안전·활력 속성을 자동으로 검증하였다. 모델체크 결과, 전체 시스템의 상태 공간은 약 10⁸개의 전이로 확장되었음에도 불구하고, 적절한 추상화와 대칭성 감소(symmetry reduction) 기법을 적용해 검증 시간을 수십 분 수준으로 축소할 수 있었다.

또한, 검증 과정에서 발견된 설계 결함(예: 특정 센서 고장 시 교차로가 영구적으로 적색 상태에 머무르는 시나리오)을 수정하고, 수정 후 재검증을 수행함으로써 형식 검증이 실제 설계 사이클에 어떻게 피드백을 제공하는지를 보여준다. 이와 같은 반복적 검증·수정 과정은 제품군 전반에 걸친 신뢰성을 크게 향상시킨다.

마지막으로, 논문은 실시간 임베디드 시스템 설계에 있어 형식 방법론을 적용하는 데 필요한 실무적 가이드라인을 제시한다. 모델링 단계에서 요구사항을 정형화하는 방법, 상태 공간 폭발을 억제하기 위한 추상화 전략, 그리고 검증 결과를 설계 문서와 연결하는 트레이스백 메커니즘 등이 구체적으로 설명된다. 이러한 가이드라인은 교통 시스템뿐 아니라 항공, 의료, 스마트 그리드 등 다양한 분야의 DES 개발에 적용 가능할 것으로 기대된다.
