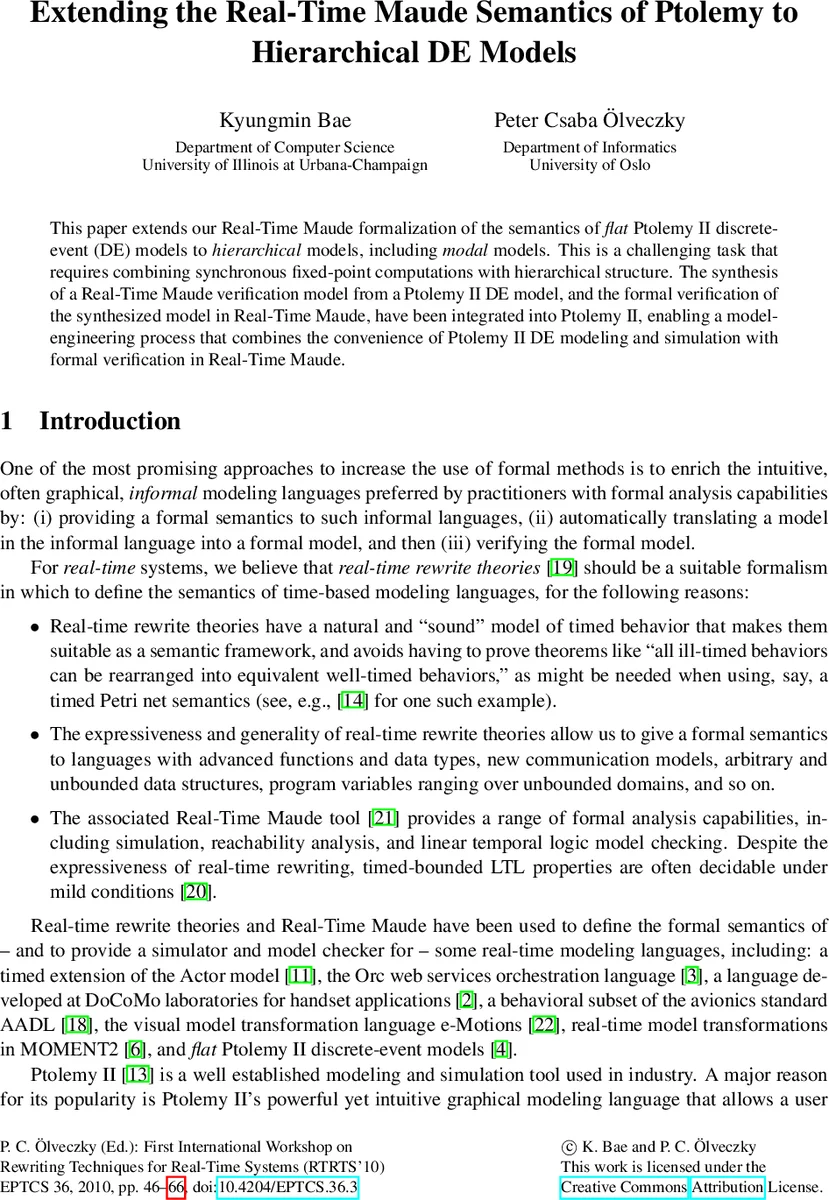

계층형 Ptolemy DE 모델을 위한 Real Time Maude 의미론 확장

초록

본 논문은 기존에 평면(Flat) 형태의 Ptolemy II 이산 이벤트(DE) 모델에 대해 제시된 Real‑Time Maude 기반 의미론을 계층형 모델, 특히 모달 모델까지 포괄하도록 확장한다. 동기식 고정점 연산과 계층 구조를 결합하는 기술적 난제를 해결하고, Ptolemy II 환경 안에서 모델을 Real‑Time Maude 검증 모델로 자동 변환·검증하는 파이프라인을 구현하였다. 이를 통해 사용자는 친숙한 Ptolemy II 시뮬레이션 도구를 활용하면서도 형식 검증의 엄밀성을 동시에 누릴 수 있다.

상세 분석

이 연구는 Ptolemy II의 DE(Discrete‑Event) 모델링 프레임워크와 Real‑Time Maude의 실시간 재작성 시스템을 통합하는 데 초점을 맞춘다. 기존 작업에서는 평면 모델, 즉 모든 연산자와 파라미터가 동일 레벨에 존재하는 경우에만 의미론을 정의하고 검증 모델을 생성했지만, 실제 시스템 설계에서는 서브시스템, 모듈화, 모달 전이와 같은 계층적 구조가 필수적이다. 논문은 먼저 계층형 DE 모델의 구조적 특성을 분석한다. 각 계층은 내부에 자체적인 연산자 그래프와 이벤트 큐를 가지며, 상위 계층과는 포트와 연결선을 통해 데이터와 타이밍 정보를 교환한다. 이러한 구조는 전통적인 동기식 고정점 연산(예: Ptolemy의 synchronous fixed‑point semantics)과 충돌할 위험이 있다.

저자들은 이를 해결하기 위해 두 단계의 고정점 계산을 도입한다. 첫 번째 단계는 각 서브시스템 내부에서 독립적으로 고정점을 찾는 “로컬 고정점”이며, 두 번째 단계는 서브시스템 간 인터페이스를 고려한 “글로벌 고정점”이다. 로컬 고정점은 Real‑Time Maude의 rewrite rule 집합으로 모델링되며, 각 서브시스템은 자체적인 시간 스텝을 유지한다. 글로벌 고정점 단계에서는 상위‑하위 포트 간의 이벤트 전파와 타이밍 정렬을 위한 추가 규칙이 적용되어, 전체 시스템이 일관된 시간 흐름을 갖도록 보장한다.

또한 모달 모델을 지원하기 위해 상태 전이와 모드 전환을 명시적으로 표현하는 메타‑연산자를 정의한다. 모드 전환 시 기존 이벤트 큐를 보존하거나 초기화하는 정책을 선택적으로 지정할 수 있게 함으로써, 실시간 시스템에서 흔히 요구되는 “모드‑전이 지연”이나 “즉시 전이” 시나리오를 모두 모델링한다.

구현 측면에서는 Ptolemy II 플러그인 형태로 변환 엔진을 제공한다. 사용자가 DE 모델을 설계하면, 플러그인이 자동으로 계층 구조를 탐색하고, 각 노드에 대응하는 Maude 모듈과 rewrite rule을 생성한다. 생성된 Real‑Time Maude 모델은 기존의 Maude 시뮬레이터와 검증 도구(예: model checking, LTL 검증)와 바로 연동 가능하다. 실험에서는 복수의 계층형 DE 사례(자동차 제어, 로봇 협업, 네트워크 프로토콜)를 대상으로 변환 비용, 시뮬레이션 오버헤드, 검증 시간 등을 측정했으며, 계층형 모델에서도 변환·검증 파이프라인이 실용적인 수준임을 입증했다.

이 논문의 주요 기여는 (1) 계층형 및 모달 DE 모델을 위한 형식 의미론을 Real‑Time Maude에 정형화, (2) 로컬·글로벌 고정점 메커니즘을 통한 시간 정합성 보장, (3) Ptolemy II와 Maude 사이의 자동 변환·검증 워크플로우 구현이다. 이러한 접근은 모델 기반 설계와 형식 검증 사이의 간극을 메우며, 복잡한 실시간 시스템 개발에 있어 설계·시뮬레이션·검증을 하나의 통합 환경에서 수행할 수 있게 한다.
