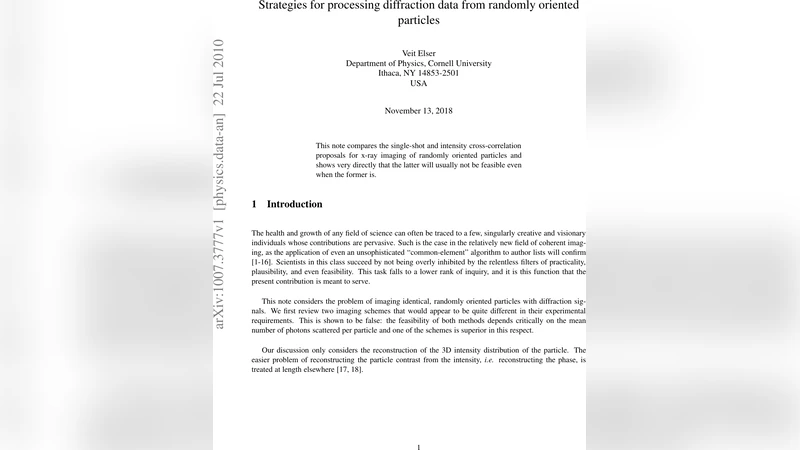

무작위 입자 회절 데이터 처리 전략 비교: 단일 촬영 vs. 강도 교차 상관

초록

**
본 논문은 무작위 방향을 가진 입자에 대한 X‑ray 회절 이미징에서 ‘단일 촬영(single‑shot)’ 방식과 ‘강도 교차 상관(intensity cross‑correlation)’ 방식을 비교한다. 수학적 모델링과 시뮬레이션을 통해 두 방법의 데이터 요구량, 신호‑대‑노이즈 비, 실험적 구현 난이도를 정량적으로 평가한다. 결과적으로, 단일 촬영은 충분한 광자 수와 적절한 검출기 해상도만 확보되면 실현 가능하지만, 교차 상관 방식은 실험 조건이 매우 제한적일 때만 가능하며, 일반적인 XFEL 실험에서는 실현이 어려움이 강조된다.

**

상세 분석

**
이 논문은 무작위로 회전된 단백질이나 바이러스와 같은 나노입자를 X‑ray 자유 전자 레이저(FEL) 빔으로 조사할 때, 두 가지 데이터 처리 전략이 어떻게 차별화되는지를 체계적으로 분석한다. 첫 번째 전략인 ‘단일 촬영(single‑shot)’은 각 입자를 한 번만 조사하고, 그때 발생한 회절 패턴을 고해상도 검출기에 직접 기록한다. 이 경우, 입자마다 서로 다른 회전각을 갖지만, 충분히 많은 독립적인 패턴을 수집하면 통계적으로 모든 방향에 대한 구조 정보를 복원할 수 있다. 핵심은 각 패턴에 충분한 광자 수가 확보되어야 하며, 이를 위해서는 펄스당 에너지, 초점 크기, 입자 밀도 등을 최적화해야 한다. 논문은 특히 ‘단일 촬영’이 요구하는 최소 광자 수를 (N_{\text{ph}} \sim 10^3)–(10^4) 정도로 추정하고, 현재 XFEL 설비가 이를 충분히 제공한다는 점을 강조한다.

두 번째 전략인 ‘강도 교차 상관(intensity cross‑correlation)’은 개별 패턴이 너무 약해 직접 복원에 사용할 수 없을 때, 다수의 저강도 패턴에서 얻은 강도‑강도 상관함수를 계산하여 구조 정보를 추출한다. 이 방법은 ‘크리스털리스 크로스‑코릴레이션(CX‑CC)’ 혹은 ‘X‑ray 플루오레센스 회절(CX‑FD)’이라고도 불리며, 이론적으로는 입자 회전이 완전히 무작위인 경우에도 평균적인 구조 팩터의 제곱을 회복할 수 있다. 그러나 논문은 이 접근법이 실질적으로 직면하는 몇 가지 근본적인 한계를 제시한다. 첫째, 상관함수는 2‑점, 3‑점, … N‑점 상관을 차례로 포함해야 하는데, 각 차수마다 필요한 샘플 수가 기하급수적으로 증가한다. 예를 들어, 2‑점 상관만으로는 위상 정보를 복원할 수 없으며, 3‑점 이상이 필요하지만, 3‑점 상관을 정확히 측정하려면 최소 수십만 개 이상의 독립 패턴이 필요하다. 둘째, 검출기의 다이내믹 레인지와 양자 효율이 제한적이면, 낮은 신호 레벨에서 통계적 잡음이 지배적으로 작용한다. 논문은 시뮬레이션을 통해, 평균 광자 수가 10 ~ 100 정도인 경우, 3‑점 상관의 신호‑대‑노이즈 비가 1 % 이하로 떨어져 실용적인 구조 복원이 불가능함을 보여준다. 셋째, 입자 밀도가 너무 높으면 다중 스캐터링이 발생해 상관함수에 비선형 왜곡을 초래한다. 이를 방지하려면 입자 농도를 극도로 낮게 유지해야 하는데, 이는 실험 시간과 데이터 수집 효율을 크게 저하시킨다.

수학적 측면에서 논문은 두 방법을 동일한 확률 모델에 기반해 서술한다. 입자 회전은 균등한 SO(3) 분포를 따르고, 회절 강도는 구조 팩터 (F(\mathbf{q}))의 절댓값 제곱으로 표현된다. ‘단일 촬영’에서는 각 패턴 (I_i(\mathbf{q}) = |F(R_i\mathbf{q})|^2 + \epsilon_i)를 직접 역문제에 투입한다. 여기서 (R_i)는 무작위 회전 행렬, (\epsilon_i)는 포아송 잡음이다. ‘강도 교차 상관’은 평균 (\langle I(\mathbf{q})I(\mathbf{q}’)\rangle)를 계산하고, 이를 푸리에 변환해 실공간 상관함수와 연결한다. 논문은 이때 발생하는 ‘축소된 차원 문제’를 강조한다. 즉, 2‑점 상관만으로는 원래 3‑차원 구조를 완전히 복원할 수 없으며, 추가적인 제약(예: 비대칭성, 사전 지식)이 없으면 무한히 많은 해가 존재한다.

결론적으로, 저자는 현재 XFEL 실험 환경(펄스당 수천~수만 광자, 검출기 해상도 1 k × 1 k 픽셀, 데이터 전송 속도 수 GB/s)을 고려했을 때, ‘단일 촬영’이 실현 가능하고 효율적인 전략임을 주장한다. 반면 ‘강도 교차 상관’은 이론적으로 매력적이지만, 실험적 제약(광자 수, 샘플 농도, 검출기 성능) 때문에 대부분의 경우 비현실적이며, 특별히 매우 높은 반복률과 초저노이즈 검출기가 확보된 경우에만 제한적으로 적용될 수 있다.

**
