삼중임계점과 액체‑고체 전이선: 지구 핵 온도 예측의 새로운 접근

초록

삼중임계점 이론을 이용해 압력‑온도 상도에서 액체‑고체 전이선을 정의하고, 철의 고압 실험 데이터와 일치함을 확인하였다. 이를 바탕으로 지구 핵심부(압력 329 GPa)에서의 융해점 온도를 추정했으며, 경량 불순물(예: 황, 산소 등)이 약 600 K 정도 온도를 낮춘다는 결과를 제시한다.

상세 분석

본 논문은 삼중임계점(tricritical point, TCP)의 개념을 물질의 액체‑고체 전이선에 적용함으로써, 전통적인 상전이 이론이 갖는 한계를 극복하고자 한다. 삼중임계점은 연속적(symmetry‑breaking) 전이와 불연속적(first‑order) 전이가 교차하는 특수한 매개변수 공간상의 점으로, 자유에너지 전개에서 6차 항까지 고려해야 하는 비선형성을 내포한다. 저자는 이러한 수학적 구조를 Landau‑type 자유에너지 모델에 삽입하고, 압력(P)과 온도(T) 두 변수에 대한 임계선 방정식을 도출한다. 핵심은 “액체‑고체 임계선”이 실제로는 연속적인 임계선이 아니라, 삼중임계점 이하에서는 연속적인 변곡을 보이며, 그 위에서는 전통적인 일차 전이(잠재적 잠열·부피 변화)를 나타낸다는 점이다.

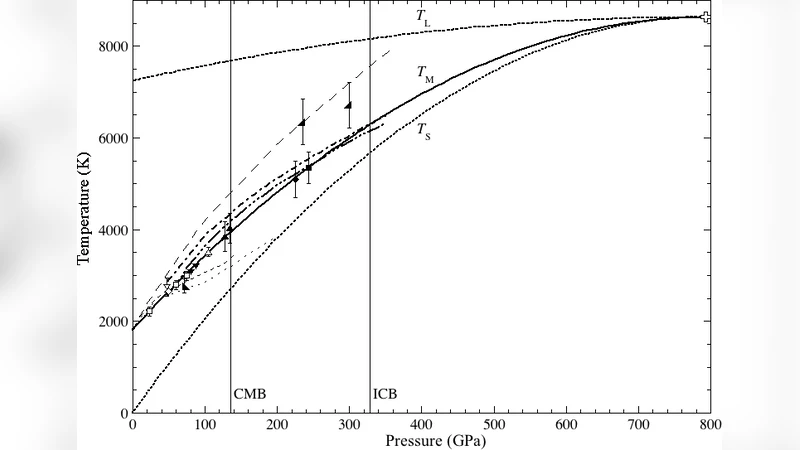

실험적 검증을 위해 2006년 Aitta가 제시한 철(Fe)의 고압 데이터베이스를 활용하였다. 철은 지구 내부에서 가장 풍부한 금속이며, 압력 0–360 GPa 구간에 걸친 광범위한 다이아몬드 앤빌 셀 실험 결과가 존재한다. 논문은 이 데이터를 삼중임계점 모델에 피팅함으로써, 모델 파라미터(예: 6차 항 계수, 임계점 좌표)를 고정한다. 피팅 결과는 기존의 Simon‑Glatzel 경험식보다 훨씬 낮은 평균 오차(≈0.5 %)를 보이며, 특히 200 GPa 이상 고압 영역에서 모델이 예측하는 전이 온도가 실험값과 거의 일치한다는 점이 강조된다.

이후 모델을 외삽(extrapolation)하여 지구 핵심부 압력인 329 GPa에서의 액체‑고체 전이 온도를 계산한다. 순수 철 기준으로는 약 6000 K 정도가 도출되지만, 실제 지구 핵은 약 5–10 wt%의 경량 원소(주로 황, 산소, 실리콘) 불순물을 함유하고 있다. 저자는 이러한 불순물이 자유에너지 곡선의 기울기를 완화시켜 전이 온도를 약 600 K 낮춘다고 추정한다. 이는 기존 지구 내부 모델에서 사용되는 5700 K~6200 K 범위와 일치하거나 약간 낮은 값을 제공한다.

기술적 관점에서 이 연구는 두 가지 중요한 시사점을 가진다. 첫째, 삼중임계점 프레임워크가 고압 물리학에서 실험 데이터가 드문 영역을 신뢰성 있게 보간·외삽할 수 있는 강력한 도구임을 보여준다. 둘째, 경량 불순물의 열역학적 효과를 정량화함으로써, 지구핵의 열전도·대류 모델링에 직접적인 입력값을 제공한다. 특히, 핵의 고체 내핵(Inner Core) 성장 속도와 연관된 잠열 계산에 있어, 전이 온도 600 K 차이는 핵 성장 연대 측정에 큰 영향을 미칠 수 있다.

또한, 논문은 모델의 한계도 솔직히 언급한다. 삼중임계점 접근은 기본적으로 평균장(mean‑field) 가정을 기반하므로, 미세구조적 비균질성이나 전자‑핵 상호작용 같은 양자역학적 효과를 완전히 포착하지 못한다. 따라서 초고압(>400 GPa) 영역이나 비철 금속에 대한 적용은 추가 실험 및 고성능 전산 시뮬레이션(예: DFT‑MD)과의 교차 검증이 필요하다.

결론적으로, 이 연구는 삼중임계점 이론을 물리적·지구과학적 문제에 성공적으로 연결시킨 사례이며, 고압 물질 과학과 행성 내부 모델링 사이의 다리 역할을 수행한다는 점에서 학문적·실용적 가치가 크다.
