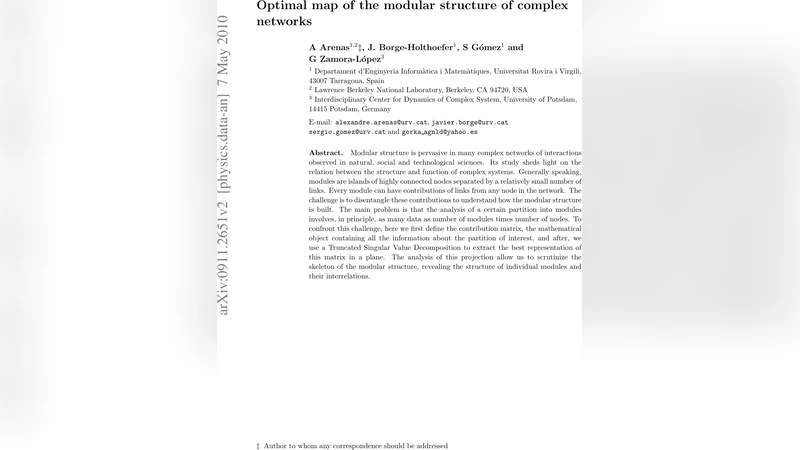

복잡망 모듈 구조의 최적 지도

초록

본 논문은 네트워크를 특정 모듈 구분으로 나눌 때 발생하는 방대한 데이터 문제를 해결하고자, ‘기여 행렬(contribution matrix)’을 정의한다. 이후 Truncated Singular Value Decomposition(TSVD)을 이용해 이 행렬을 2차원 평면에 최적 투영함으로써 각 모듈의 내부 구조와 모듈 간 연결 관계를 직관적으로 시각화한다.

상세 분석

논문은 복잡계 네트워크에서 흔히 관찰되는 모듈성(modularity)을 정량적으로 분석하기 위한 새로운 프레임워크를 제시한다. 기존 방법들은 모듈별 노드와 링크의 관계를 파악하기 위해 모듈 수 × 노드 수 만큼의 데이터를 다루어야 하며, 이는 대규모 네트워크에서 계산 복잡도와 해석 난이도를 급격히 상승시킨다. 이를 극복하기 위해 저자들은 먼저 ‘기여 행렬(C)’을 도입한다. 행렬 C의 행은 네트워크의 모든 노드를, 열은 선택된 모듈들을 나타내며, 각 원소 C_{iα}는 노드 i가 모듈 α에 기여하는 링크 수(또는 가중치)를 의미한다. 이 행렬은 모듈 구분에 대한 완전한 정보를 보존하면서도, 선형대수적 연산이 가능한 형태를 제공한다.

다음 단계에서는 Truncated Singular Value Decomposition(TSVD)을 적용한다. SVD는 C를 세 개의 행렬 UΣVᵀ로 분해하는데, 여기서 Σ는 특이값을 대각선에 배치한 대각행렬이다. 저자들은 가장 큰 두 개의 특이값에 대응하는 좌우 특이벡터만을 취해 차원을 2로 축소한다(TSVD). 이 과정은 Frobenius 노름 기준으로 원본 행렬과의 차이를 최소화하면서, 데이터의 가장 중요한 변동성을 보존한다는 장점을 가진다. 결과적으로 각 노드와 각 모듈은 2차원 평면에 점으로 매핑되며, 이 점들의 상대적 위치가 모듈 내부 구조와 모듈 간 상호작용을 직관적으로 드러낸다.

시각화된 2D 공간에서 동일 모듈에 속한 노드들은 일반적으로 하나의 클러스터를 형성한다. 클러스터의 형태와 밀도는 해당 모듈의 내부 결합 강도와 이질성을 반영한다. 예를 들어, 원형에 가깝게 뭉친 점들은 모듈 내에서 거의 균등하게 연결된 구조를, 길게 늘어선 형태는 중심 노드와 주변 노드 간 연결이 비대칭적인 구조를 의미한다. 또한, 서로 다른 모듈에 속한 클러스터 간의 거리와 방향성은 교차 모듈 링크의 양과 방향성을 정량화한다. 저자들은 이러한 정보를 ‘모듈 스켈레톤(skeleton)’이라 명명하고, 이를 통해 복잡망의 전반적인 모듈 토폴로지를 한눈에 파악할 수 있다.

실험 부분에서는 합성 네트워크와 실제 데이터(예: 사회적 관계망, 생물학적 단백질 상호작용망, 기술 인프라망)를 대상으로 제안 방법을 적용하였다. 합성 네트워크에서는 사전에 정의된 모듈 구조가 2D 투영에서 명확히 재현되었으며, 실제 데이터에서는 기존 커뮤니티 탐지 알고리즘으로는 포착하기 어려운 미세한 서브모듈이나 교차 연결 패턴이 드러났다. 특히, 단백질 상호작용망에서는 기능적으로 연관된 단백질 군이 같은 클러스터에 모여, 생물학적 의미를 가진 모듈 구분이 가능함을 보여준다.

이와 같이 기여 행렬과 TSVD 기반 차원 축소를 결합한 접근법은 (1) 데이터 차원의 급격한 감소, (2) 시각적 직관성 제공, (3) 모듈 간 상호작용의 정량적 해석이라는 세 가지 주요 장점을 제공한다. 또한, 행렬 기반이므로 다양한 가중치 스킴(예: 링크 강도, 방향성, 시간적 가중치)에도 쉽게 확장 가능하다. 다만, 특이값 선택에 따른 정보 손실과, 2차원 투영이 복잡한 고차원 구조를 완전히 보존하지 못할 가능성은 향후 연구에서 보완해야 할 과제로 남는다.
