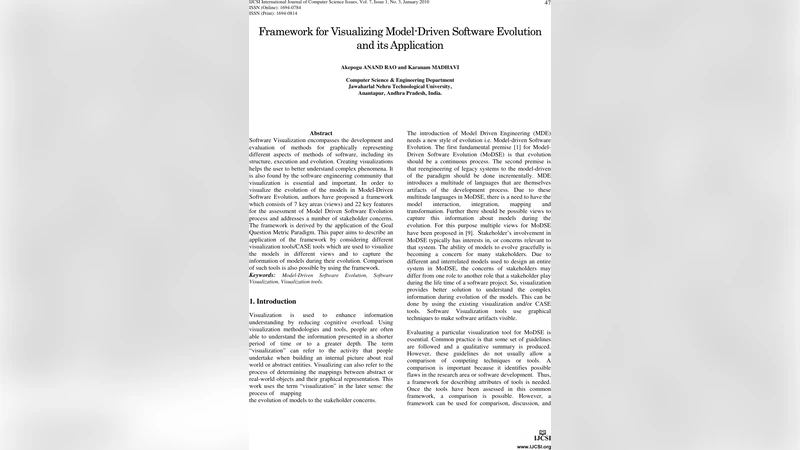

모델 기반 소프트웨어 진화 시각화 프레임워크와 적용 사례

초록

본 논문은 모델 기반 소프트웨어 진화(MDSE)의 과정을 시각화하기 위한 7개의 뷰와 22개의 핵심 특성을 포함한 프레임워크를 제시한다. Goal‑Question‑Metric(GQM) 방법론을 통해 도출된 이 프레임워크를 실제 CASE·시각화 도구에 적용해 비교 분석함으로써, 진화 과정에서 모델 정보를 효과적으로 포착하고 이해할 수 있음을 보여준다.

상세 분석

이 연구는 모델 기반 소프트웨어 진화(MDSE) 분야에서 시각화가 갖는 역할을 체계적으로 정리하고, 이를 평가·비교하기 위한 메트릭 기반 프레임워크를 설계한 점에서 의의가 크다. 먼저 저자들은 GQM 패러다임을 채택해 “MDSE 시각화가 무엇을 달성해야 하는가”라는 목표를 설정하고, 이를 구체적인 질문(예: 이해관계자는 어떤 정보를 필요로 하는가?, 시각화 도구는 어떤 변화를 추적해야 하는가?)로 전환한다. 각 질문에 대응하는 메트릭을 정의함으로써 7개의 뷰(Structure, Behavior, Evolution, Interaction, Stakeholder, Tool, Metric)와 22개의 세부 특성을 도출하였다.

특히 구조‑행위‑진화 3축을 중심으로 모델의 정적 구조, 동적 실행 흐름, 시간에 따른 변화를 각각 독립적이면서도 상호 연계된 시각화 뷰로 구분한 점은 복합적인 모델 변화를 한눈에 파악하도록 돕는다. 이해관계자(view)와 도구(view)의 분리는 기술적 요구와 비즈니스 요구를 명확히 구분하게 하여, 설계자, 관리자, 최종 사용자가 각각 필요로 하는 시각화 수준을 맞춤 제공한다는 실용적 가치를 제공한다.

프레임워크 적용 사례에서는 대표적인 모델링·시각화 도구인 Eclipse Modeling Framework(EMF), Visual Paradigm, IBM Rational Software Architect 등을 선택해 각 도구가 프레임워크의 특성을 얼마나 충족하는지 매트릭스 형태로 평가하였다. 결과는 대부분의 상용 도구가 구조·행위 시각화는 충분히 지원하지만, 진화 뷰(시간축 기반 변이 추적)와 이해관계자 맞춤형 뷰는 부족함을 드러냈다. 이는 향후 도구 개발 시 진화 전용 시각화 메커니즘(예: 버전 그래프, 차이점 히트맵)과 이해관계자 역할 기반 대시보드가 필요함을 시사한다.

또한, 프레임워크 자체가 메트릭 기반이기 때문에 새로운 도구가 등장하거나 기존 도구에 플러그인을 추가할 때, 22개의 특성을 기준으로 자동 평가 스키마를 구축할 수 있다. 이는 도구 선택 과정에서 객관적인 근거를 제공하고, 연구자들이 MDSE 시각화 기술을 비교·분석하는 표준화된 방법론을 제공한다는 점에서 학술적·산업적 파급 효과가 크다.

마지막으로, 논문은 프레임워크의 한계도 인정한다. 현재 뷰와 특성은 주로 정형 모델(클래스 다이어그램, 시퀀스 다이어그램 등)에 초점을 맞추었으며, 비정형 모델(텍스트 기반 DSL, 시뮬레이션 모델)이나 대규모 분산 시스템에 대한 확장성 검증이 부족하다. 향후 연구에서는 이러한 영역을 포함하도록 뷰를 확장하고, 사용자 실험을 통한 가시성·인지 부하 측정으로 프레임워크의 실효성을 정량화할 필요가 있다.
