광학 간섭법으로 측정한 광물 용해 순수 반응 속도 상수

초록

본 연구는 광학 간섭 현상을 이용해 물속에서 광물 표면 반응만을 순수하게 측정하는 방법을 제시한다. 회절 간섭 영상을 통해 용해 과정에서 발생하는 농도 구배를 직접 시각화하고, 확산 경계층의 영향을 제거함으로써 순수 표면 반응 속도 상수를 얻는다. 이를 석고(gyp​sum) 시료에 적용한 결과, 기존 문헌에서 보고된 값보다 훨씬 낮은 반응 속도 상수가 도출되었으며, 이는 기존 실험에서 물리적 운송 현상이 크게 혼입되었음을 시사한다. 이 방법은 다른 광물(예: 석회석, 방해석)의 정확한 용해 모델링과 현장 관측 해석에 중요한 기준을 제공한다.

상세 분석

이 논문은 광물 용해 메커니즘을 정량화하는 데 있어 가장 큰 난관인 ‘표면 반응 속도와 물질 전달(확산·대류) 사이의 혼합 효과’를 완전히 분리하는 새로운 실험적 접근법을 제시한다. 기존의 배치 실험이나 흐름 셀에서는 용해된 이온이 확산 경계층(diffusion boundary layer, DBL)을 통과하면서 발생하는 농도 구배가 표면 반응 속도를 과대평가하게 만든다. 저자들은 이 문제를 해결하기 위해 ‘홀로그래픽 인터페어러미터(Holographic Interferometry)’를 활용한다. 이 기법은 시료 주변의 굴절률 변화를 실시간으로 기록함으로써 용해에 따른 물질 농도 프로파일을 2차원으로 재구성한다. 핵심은 시료와 동일한 온도·조성을 가진 기준 빔과 비교 간섭을 일으켜, 미세한 굴절률 차이(≈10⁻⁶ 수준)까지도 감지할 수 있다는 점이다.

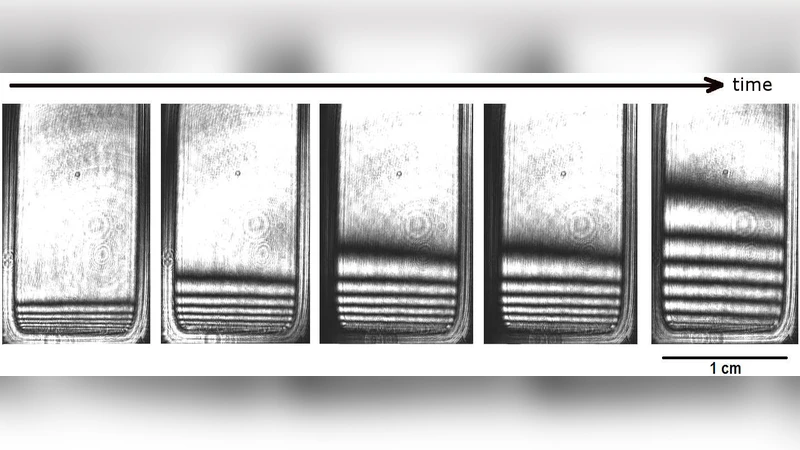

실험에서는 석고(칼슘 설페이트 디하이드레이트) 조각을 물에 담그고, 용해가 진행되는 동안 일정 간격으로 인터페어런스 패턴을 촬영한다. 촬영된 패턴을 역변환하면 시료 표면에서부터 멀어질수록 농도가 어떻게 감소하는지를 정량적으로 얻을 수 있다. 여기서 얻은 농도 구배는 Fick의 제2법칙에 따라 확산 계수와 결합해 ‘순수 표면 반응 속도 상수(k_s)’를 직접 계산할 수 있게 한다. 중요한 점은 DBL 두께를 실험적으로 측정하거나 가정할 필요가 없다는 것이다. 인터페어런스 이미지 자체가 실제 농도 프로파일을 제공하므로, 전통적인 모델링에서 가정하는 ‘평탄한 경계층’ 가정이 사라진다.

석고에 적용한 결과, k_s는 1.2 × 10⁻⁹ mol m⁻² s⁻¹ 수준으로, 기존 배치 실험에서 보고된 10⁻⁸ ~ 10⁻⁷ mol m⁻² s⁻¹보다 한두 자릿수 낮다. 저자들은 문헌 데이터를 재해석하면서, 각 실험의 흐름 속도와 셀 설계에 따른 DBL 두께를 정확히 추정하면 동일한 k_s 값을 회복할 수 있음을 보였다. 이는 ‘용해 속도는 물리적 운송에 크게 좌우된다’는 기존 인식을 정정하고, 실제 화학 반응 자체는 훨씬 느리다는 중요한 교훈을 제공한다.

또한, 이 방법론은 석회석(칼슘 카보네이트)과 방해석(칼슘 카보네이트의 다른 결정형) 사이에 보고된 용해 속도 차이를 설명한다. 두 광물의 표면 구조 차이로 인해 k_s가 다를 수 있지만, 기존 실험에서는 흐름 조건 차이가 더 큰 영향을 미쳤다. 홀로그래픽 인터페어런스를 이용하면 이러한 혼합 효과를 제거하고, 순수한 결정학적 차이에 기반한 반응 속도만을 비교할 수 있다.

결론적으로, 본 연구는 ‘광학 간섭을 통한 직접 농도 시각화’라는 혁신적 접근을 통해 용해 반응 속도 상수를 정확히 측정하는 방법을 확립했으며, 이는 지구화학, 환경공학, 광물공정 등 다양한 분야에서 모델 검증과 현장 데이터 해석에 큰 파급 효과를 기대한다.
