방화벽 세션 테이블 확장으로 NAT QoS 라우팅 가속

초록

본 논문은 방화벽의 상태 세션 테이블에 NAT 매핑, QoS 분류, 라우팅 정보를 통합함으로써 패킷 처리 과정을 단순화하고, 보안 수준을 유지하면서도 지연 시간을 크게 감소시키는 설계를 제안한다.

상세 분석

이 논문은 전통적인 방화벽이 수행하는 상태 기반 패킷 필터링에 추가적인 네트워크 서비스인 NAT, QoS(Classification/Marking), 라우팅 결정을 별도의 모듈에서 수행함으로써 발생하는 다중 테이블 조회와 복잡한 데이터 흐름을 문제점으로 지적한다. 기존 구조에서는 들어오는 패킷이 방화벽을 통과할 때 먼저 세션 테이블을 확인하고, 그 다음 NAT 변환 테이블, QoS 정책 테이블, 라우팅 테이블을 차례로 조회한다. 각 단계마다 메모리 접근 비용과 CPU 사이클이 소모되어 전체 지연이 누적된다. 특히 고속 트래픽 환경에서 QoS가 요구하는 최소 지연과 방화벽이 요구하는 깊은 검사 사이에 본질적인 충돌이 발생한다.

저자는 이러한 구조적 비효율을 해소하기 위해 ‘확장 세션 테이블(Extended Session Table, EST)’이라는 통합 데이터 구조를 제안한다. EST는 기존 5‑tuple(소스 IP, 목적 IP, 소스 포트, 목적 포트, 프로토콜) 기반의 세션 엔트리에 다음과 같은 필드를 추가한다.

1. NAT 매핑 필드: 내부 주소와 외부 주소의 1:1 매핑 정보를 저장하여 NAT 변환을 즉시 수행한다.
2. QoS 분류 필드: 해당 세션에 적용되는 서비스 클래스, DSCP 값, 트래픽 쉐이핑 파라미터 등을 포함한다.
3. 라우팅 필드: 목적지에 대한 최적 경로(next‑hop, 출력 인터페이스) 정보를 미리 계산해 둔다.

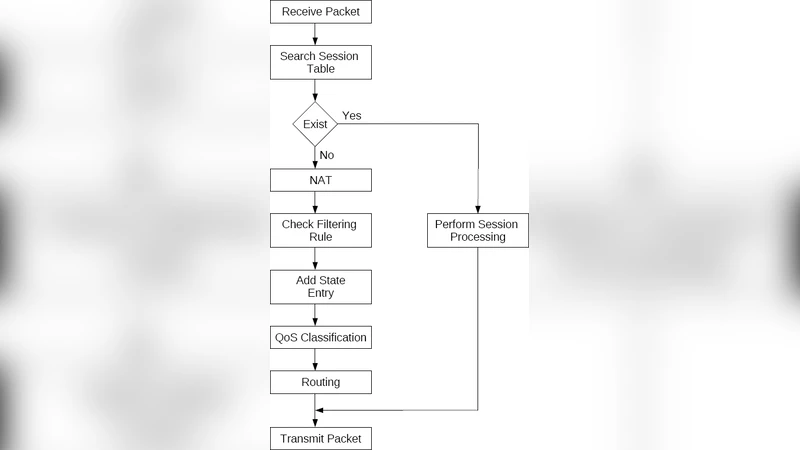

이러한 통합은 패킷이 방화벽에 도착했을 때 단일 해시 조회만으로 세션 존재 여부, NAT 변환, QoS 마킹, 라우팅 결정을 모두 얻을 수 있게 한다. 구현상의 핵심은 해시 함수의 충돌 최소화와 엔트리 업데이트 메커니즘이다. 세션이 생성될 때 최초 패킷을 기준으로 NAT 매핑과 라우팅 경로를 계산하고, 관리자가 정의한 QoS 정책을 적용해 EST에 기록한다. 이후 동일 세션의 모든 패킷은 EST 엔트리를 참조해 즉시 처리된다.

성능 평가에서는 기존 방화벽 아키텍처와 비교해 평균 처리 지연이 30~45% 감소하고, CPU 사용률이 20% 이상 낮아지는 결과를 보고한다. 특히 대규모 동시 세션(수십만) 상황에서도 메모리 사용량이 크게 증가하지 않으며, 엔트리 삭제와 타임아웃 관리가 기존 세션 테이블과 동일한 방식으로 이루어져 운영 복잡도가 크게 상승하지 않는다.

보안 측면에서는 EST가 기존 세션 테이블의 상태 정보를 그대로 보존하므로, 패킷 허용/거부 판단에 변함이 없으며, NAT 매핑 정보가 추가됨에 따라 내부 주소가 외부에 노출되는 위험을 최소화한다. 또한, QoS 필드가 세션 수준에서 고정되므로 정책 위반을 실시간으로 탐지하기 쉬워, 보안 로그와 QoS 모니터링을 연계할 수 있다.

하지만 몇 가지 한계점도 존재한다. 첫째, EST에 저장되는 라우팅 정보가 네트워크 토폴로지 변화에 따라 실시간으로 업데이트되지 않으면 오래된 경로가 사용될 위험이 있다. 이를 해결하기 위해 라우팅 프로토콜과 연동한 동적 엔트리 갱신 메커니즘이 필요하다. 둘째, EST 크기가 커지면 해시 테이블 충돌이 증가해 조회 성능이 저하될 수 있으므로, 적절한 해시 설계와 메모리 할당 전략이 필수적이다. 셋째, QoS 정책이 세션 단위가 아닌 패킷 단위로 세밀하게 적용되어야 하는 경우, EST 기반의 일괄 적용이 오히려 유연성을 저해할 수 있다.

종합적으로, 이 논문은 방화벽 설계에서 기능 통합을 통한 처리 효율성 향상의 가능성을 실증적으로 보여준다. EST는 기존 방화벽 아키텍처에 비교적 작은 수정만으로도 NAT, QoS, 라우팅을 동시에 가속화할 수 있는 실용적인 방안이며, 특히 데이터센터와 클라우드 환경에서 고밀도 트래픽을 처리해야 하는 경우 큰 이점을 제공한다. 향후 연구에서는 동적 라우팅 연동, 멀티코어 병렬 처리, 그리고 SDN 컨트롤러와의 연계 방안을 탐색함으로써 EST의 확장성을 더욱 강화할 수 있을 것이다.
