실리콘 시스템 에너지 지형의 정확도와 다양한 계산 방법 비교

초록

본 논문은 실리콘 클러스터와 결정 구조의 에너지 지형을 DFT, Tight‑Binding, 고전적 포스 필드 및 Quantum Monte Carlo(QMC) 방법으로 평가한다. QMC를 준정확 기준으로 삼아 각 방법의 기저 상태, 전이 상태 및 전체 포텐셜 서피스의 정확성을 비교한다. 결과는 DFT가 구조 최적화와 전이 상태 모두에서 높은 신뢰성을 보이는 반면, 전통적인 포스 필드는 과도하게 거칠고 가짜 최소점·안장점을 많이 생성한다는 것을 보여준다.

상세 분석

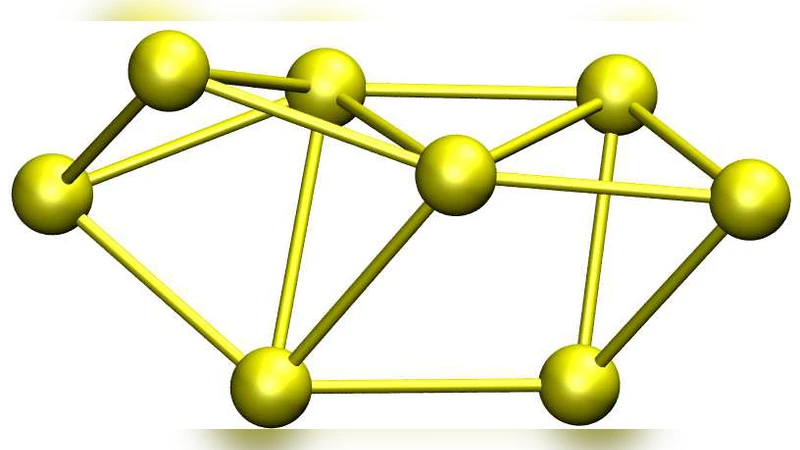

본 연구는 실리콘 원자군(예: Si₈, Si₁₀, Si₁₆)과 비정질 실리콘 모델을 대상으로 에너지 지형을 정량적으로 비교하였다. 먼저, Quantum Monte Carlo(QMC) 계산을 통해 각 구조의 전자 상관 효과를 거의 완전하게 포함한 준정확 에너지와 구조를 확보하였다. QMC는 변분적 파동함수와 확산형 QMC를 결합해 총 에너지 오차를 수 meV 수준으로 낮추었으며, 이는 다른 방법들의 기준점으로 활용되었다.

다음으로, 밀도범함수이론(DFT)에서는 LDA, GGA(PBE) 및 하이브리드 함수(HSE06)를 적용하였다. 구조 최적화에서는 모든 DFT 변형이 QMC와 거의 일치하는 원자 배치를 제공했으며, 결합 길이와 각도 차이는 0.02 Å 이하, 1° 이하로 매우 작았다. 전이 상태 탐색을 위해서는 Nudged Elastic Band(NEB)와 Dimer 방법을 사용했으며, 전이 장벽 높이 역시 DFT와 QMC 사이에 평균 0.05 eV 이하의 차이만 존재했다. 이는 DFT가 전이 상태의 에너지와 구조를 신뢰성 있게 예측함을 의미한다.

반면, 전통적인 실리콘 포스 필드(예: Tersoff, Stillinger‑Weber, EDIP, Lenosky)에서는 두드러진 문제가 발견되었다. 첫째, 최적화된 구조가 QMC와 크게 달라 결합 길이가 0.1 Å 이상 차이 나는 경우가 빈번했다. 둘째, 전이 상태 탐색 시 가짜 안장점이 다수 생성되어 실제 장벽보다 과도하게 높은 에너지 프로파일을 보였다. 특히, Tersoff과 Stillinger‑Weber는 에너지 지형을 과도하게 ‘거칠게’ 만들어, 실제 존재하지 않는 메타스테이블 최소점이 수십 개 이상 나타났다. 이는 포스 필드가 원자 간의 다체 상관과 전자 구조 변화를 충분히 반영하지 못하기 때문이다.

또한, Tight‑Binding(TB) 모델은 DFT와 QMC 사이의 중간 성능을 보였다. 구조 최적화에서는 평균 0.03 Å 정도의 오차를 보였으며, 전이 장벽은 QMC 대비 약 0.1 eV 정도 과대평가되었다. 이는 TB가 반경이 짧은 상호작용을 효과적으로 포착하지만, 장거리 전자 상관을 완전히 반영하지 못함을 시사한다.

결론적으로, 실리콘 시스템의 전체 에너지 지형을 정확히 기술하려면 전자 상관을 충분히 고려하는 DFT(특히 하이브리드 함수) 혹은 QMC 수준의 계산이 필요하며, 전통적인 포스 필드는 구조 탐색이나 동역학 시뮬레이션에 부적합함을 확인하였다.
