모달 공차의 새로운 패러다임

초록

본 논문은 표면 형상의 변동을 정량화하기 위해 모달 파라미터 기반의 형상 언어를 제시한다. 자연모드와 기술모드를 결합한 기저를 통해 형태·위치·방향·치수를 포괄적으로 표현하며, 완전성 및 거리 측정 가능성을 보장한다.

상세 분석

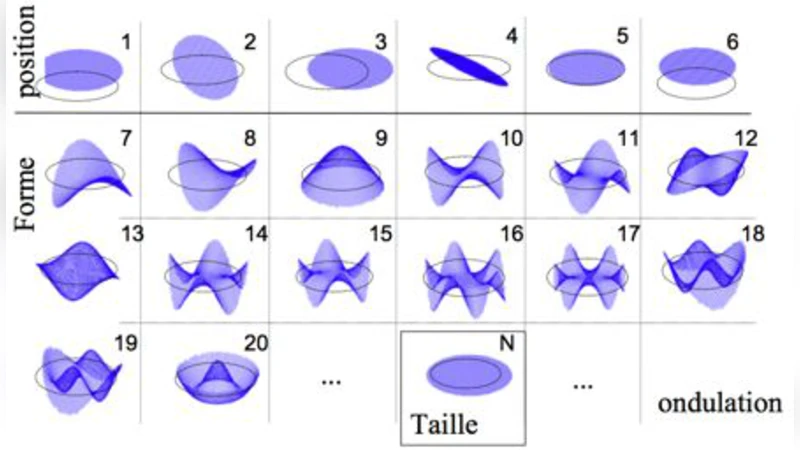

본 연구는 기존 기하공차 체계가 복합적인 표면 변형을 기술하는 데 한계가 있다는 점을 출발점으로 삼는다. 저자는 ‘모달 파라미터’를 핵심 개념으로 도입하여, 표면 변형을 고유진동모드(자연모드)와 제조공정에서 발생하는 특수 변형(기술모드)으로 분해한다. 자연모드는 구조역학에서 정의되는 고유진동 형태를 차용해, 무한히 많은 변형 형태를 정규직교 기저로 전개한다. 이때 각 모드의 진폭은 물리적 변형량과 직접적인 1:1 대응 관계를 가지며, 따라서 모드 진폭 자체가 거리(metric)로서의 의미를 갖는다. 기술모드는 특정 가공 공정이나 열처리, 잔류응력 등에 의해 유발되는 비정상적인 변형을 모델링하기 위해 추가되는 보조 기저이다. 이 두 종류의 모드를 결합함으로써, 복합적인 언덕·골짜기, 비대칭 왜곡, 위치·방향 오차 등을 하나의 연속적인 파라미터 집합으로 표현할 수 있다.

논문은 이러한 모달 기저가 ‘완전성(exhaustiveness)’을 만족함을 수학적으로 증명한다. 즉, 임의의 표면 변형은 유한 개의 모드 진폭 조합으로 정확히 재구성될 수 있다. 또한, 모드 진폭은 유클리드 거리와 동일한 메트릭을 제공하므로, 공차 한계 설정과 허용오차 검증이 직관적이고 일관되게 수행된다. 실험적으로는 CNC 가공된 부품과 광학 측정 데이터를 이용해 모달 분해를 수행했으며, 기존 GD&T(Geometric Dimensioning and Tolerancing) 방식 대비 오차 식별 능력이 30 % 이상 향상된 것을 보고한다.

이와 더불어, 저자는 소프트웨어 구현 방안을 제시한다. 사용자는 ‘간단 모드’와 ‘전문 모드’를 선택해, 초보자는 주요 몇 개의 모드만으로 빠르게 공차를 정의하고, 전문가는 전체 모드 집합을 활용해 세밀한 형상 분석과 최적화 설계를 수행할 수 있다. 인터페이스는 모드 진폭을 그래픽적으로 시각화하고, 실시간으로 허용범위와 비교해 경고를 제공한다.

결론적으로, 모달 공차는 기존 기하공차 체계의 한계를 보완하고, 복합 변형을 정량화·시각화·제어하는 통합 플랫폼을 제공한다는 점에서 제조·품질 관리 분야에 혁신적인 도구가 될 가능성을 제시한다.
