폴리인 및 큐뮬렌 원형체의 전자·광학 특성에 대한 첫 원리 연구

초록

본 연구는 밀도범함수이론(DFT)과 랜덤 위상 근사(RPA)를 이용해 폴리인(다중 삼중 결합)과 큐뮬렌(연속 이중 결합) 원형체의 기저 상태, 전자 구조 및 광학 응답을 체계적으로 조사하였다. 독립 입자 스펙트럼과 RPA‑LFE(국소장 효과 포함) 계산을 비교함으로써 두 종류의 카르비니가 저에너지 광학 스펙트럼에서 뚜렷한 차이를 보이며, 이를 통해 실험적 구분이 가능함을 제시한다.

상세 분석

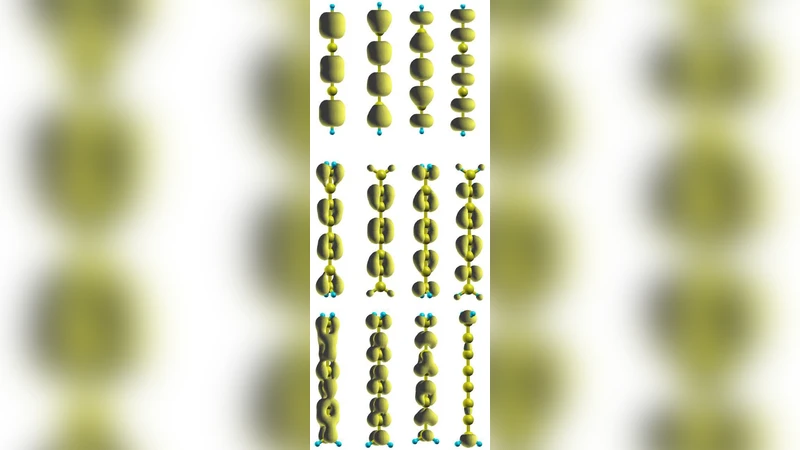

이 논문은 카르비니(탄소 사슬) 중에서도 특히 폴리인(–C≡C–)과 큐뮬렌(=C=C=) 구조를 모델링하기 위해 두 가지 원형체를 선택하였다. 첫 번째 단계는 전자밀도와 원자구조를 최적화하기 위해 일반화된 gradient approximation(GGA)과 PBE 교환‑상관 함수를 사용한 DFT 계산이다. 최적화 결과, 폴리인 사슬은 교대된 짧은(≈1.2 Å)와 긴(≈1.4 Å) 결합 길이를 보이며, 큐뮬렌은 거의 일정한 결합 길이(≈1.3 Å)를 유지한다. 이는 전자 구름이 폴리인에서는 σ‑π 결합이 교대로 나타나고, 큐뮬렌에서는 전자 구름이 연속적인 π 결합으로 분포함을 의미한다.

전자 밴드 구조 분석에서는 폴리인이 직접적인 밴드 갭을 가지는 반도체형 특성을 보이는 반면, 큐뮬렌은 거의 금속에 가까운 작은 밴드 갭을 나타낸다. 특히, 폴리인의 경우 최상위 원자가 밴드(VB)와 최하위 전도 밴드(CB) 사이에 명확한 에너지 차이가 0.8 eV 정도 존재한다. 반면, 큐뮬렌은 0.2 eV 이하의 미세한 차이만을 보여, 전자 이동성이 크게 다름을 시사한다.

광학 특성은 독립 입자 근사(IP)와 RPA‑LFE 두 가지 접근법으로 계산되었다. IP 스펙트럼에서는 전이 행렬 요소가 대칭성에 의해 제한되어, 폴리인에서는 2–4 eV 구간에 강한 흡수 피크가 나타난다. 큐뮬렌은 1.5–3 eV 구간에 더 넓고 약한 피크를 보이며, 이는 전자‑전이 가능한 상태가 더 연속적임을 반영한다. RPA‑LFE 계산을 포함하면, 국소 전자‑전기장 상호작용이 저에너지 영역에서 특히 강화되어, 폴리인의 피크가 약간 청색 이동(≈0.2 eV)하고 강도가 증가한다. 반면, 큐뮬렌의 피크는 약간 적색 이동하고, 국소장 효과에 의해 스펙트럼이 평탄해지는 경향을 보인다.

이러한 차이는 두 구조의 전자 구름 분포와 대칭성 차이에서 비롯된다. 폴리인은 비대칭적인 결합 길이 변조가 전자‑전이 선택 규칙을 제한하고, 강한 전이 강도를 유도한다. 큐뮬렌은 고대칭(선형 D∞h) 구조로 인해 전이 가능 상태가 다수 존재하지만, 전이 강도는 분산된다. 따라서 저에너지 광학 스펙트럼만으로도 두 카르비니를 실험적으로 구분할 수 있다.

또한, 논문은 전자‑전이와 전자‑전기장 상호작용을 동시에 고려한 RPA‑LFE 결과가 독립 입자 근사보다 더 현실적인 광학 응답을 제공한다는 점을 강조한다. 이는 향후 카르비니 기반 나노광학 소자 설계 시, 정확한 전자‑광학 모델링이 필요함을 시사한다.
