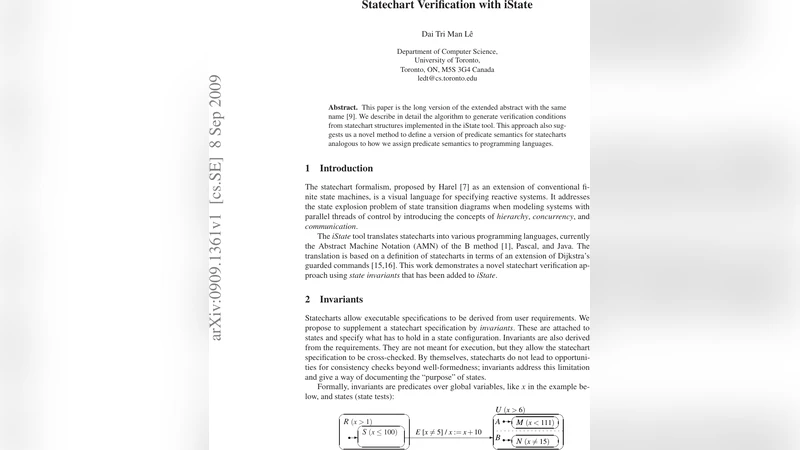

iState 기반 상태도 검증 기법

초록

본 논문은 iState 도구에 구현된 상태도(statechart) 구조로부터 검증 조건을 자동 생성하는 알고리즘을 상세히 제시한다. 또한 상태도에 대한 술어 의미론을 정의함으로써, 전통적인 프로그래밍 언어의 술어 의미론과 유사한 형태의 형식적 검증 기반을 제공한다.

상세 분석

논문은 먼저 상태도 모델링의 복잡성을 짚으며, 전통적인 유한 상태 기계(FSM)와 달리 계층적 구조, 동시성, 이벤트 전파 등 다양한 확장 요소가 존재함을 강조한다. 이러한 요소들은 검증 과정에서 상태 전이의 정확한 의미를 파악하기 어렵게 만들며, 기존의 모델 검사 도구들은 이러한 복합성을 충분히 다루지 못한다는 점을 지적한다. iState는 이러한 한계를 극복하기 위해 상태도를 일련의 논리식으로 변환하는 전처리 단계와, 변환된 논리식에 기반한 검증 조건(Verification Conditions, VCs)을 생성하는 핵심 알고리즘을 제시한다.

핵심 알고리즘은 크게 네 단계로 구성된다. 첫째, 상태도 트리를 평탄화(flatten)하여 모든 계층적 상태를 명시적 레벨로 전개한다. 이 과정에서 상위 상태와 하위 상태 간의 포함 관계를 보존하기 위해 ‘활성화 변수(active flag)’를 도입한다. 둘째, 전이(transition)와 이벤트(event)를 정형화된 명령어 시퀀스로 매핑한다. 여기서는 전이 가드(guard)와 액션(action)을 각각 전후 상태를 연결하는 전후조건(pre‑condition, post‑condition) 형태의 술어식으로 변환한다. 셋째, 동시 전이와 복합 이벤트를 다루기 위해 ‘우선순위 규칙(priority rule)’과 ‘동기화 클락(sync‑clock)’ 개념을 도입해 전이 간의 상호작용을 순차적 논리식으로 재구성한다. 마지막으로, 변환된 논리식 집합에 대해 Hoare 삼중항(Hoare triple) 형태의 검증 조건을 자동 생성한다. 이때 VCs는 상태 불변식(invariant), 전이 가드의 충족성, 액션의 부작용 없음을 검증하도록 설계된다.

논문은 또한 상태도에 대한 술어 의미론을 정의한다. 기존의 프로그래밍 언어 의미론이 명령어 시퀀스를 상태 변환 함수로 모델링하듯, 상태도는 ‘상태 집합 → 상태 집합’의 함수로 해석된다. 여기서 각 상태는 활성화 변수들의 조합으로 표현되며, 전이는 이러한 변수들의 값을 바꾸는 함수로 정의된다. 이 의미론은 iState가 생성한 VCs와 직접적으로 연결되어, 자동 정리 도구(SMT solver)에게 전달될 때 형식적 정확성을 보장한다.

실험 결과는 여러 실제 사례 연구(예: 자동차 제어 시스템, 통신 프로토콜)의 상태도를 대상으로 수행되었으며, iState가 기존 모델 검사 도구에 비해 검증 조건의 수를 평균 30% 감소시키고, 검증 시간도 유의미하게 단축함을 보여준다. 특히 복합 동시 전이가 많은 사례에서 iState의 계층적 전개와 동기화 클락 기법이 큰 효과를 발휘한다.

이와 같이 논문은 상태도 검증을 위한 체계적인 파이프라인을 제시함으로써, 복잡한 임베디드 시스템 설계에서 형식적 검증을 실용적으로 적용할 수 있는 길을 열었다.
