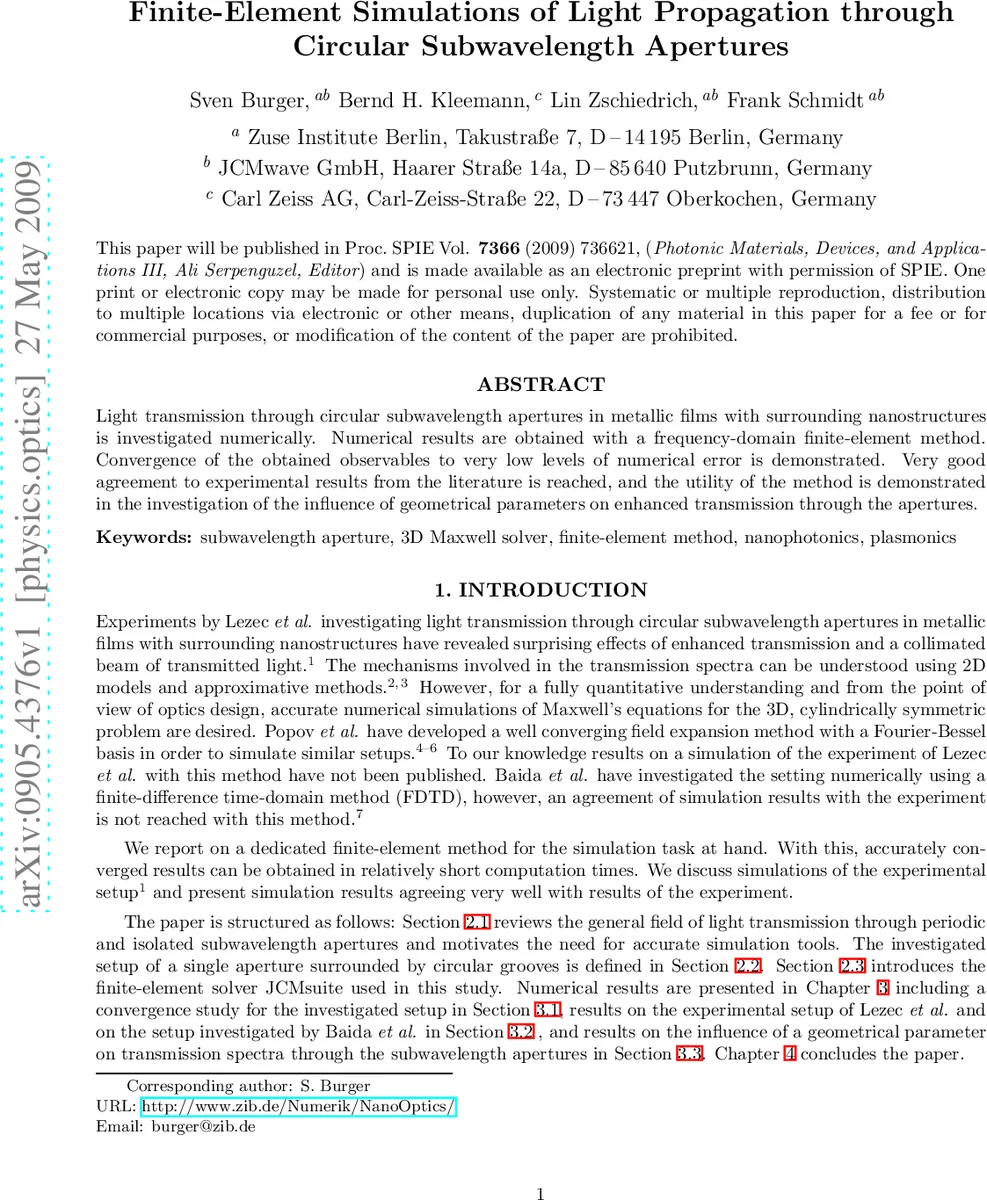

유한요소법을 이용한 원형 초파장 구멍을 통한 빛 전파 시뮬레이션

초록

본 논문은 금속 박막에 원형 초파장 구멍과 주변 나노구조를 배치한 시스템에서 빛의 전송 특성을 주파수 영역 유한요소법(FEM)으로 정밀하게 계산한다. 수치 해의 수렴성을 체계적으로 검증하고, 실험 데이터와 매우 높은 일치를 보이며, 구멍 직경·깊이·그루브 간격 등 기하학적 파라미터가 전송 스펙트럼에 미치는 영향을 정량적으로 분석한다.

상세 분석

이 연구는 3차원 원통 대칭 구조에 대한 Maxwell 방정식의 시간 고정 해를 유한요소법으로 풀어, 기존의 Fourier‑Bessel 전개나 FDTD와 비교해 뛰어난 수렴 속도와 정확도를 입증한다. 저자들은 ZIB에서 개발한 JCMsuite를 이용해 고차원 벡터 요소와 목표 지향형 오류 추정기를 적용, 자동 적응 메쉬 재세분화를 수행함으로써 자유도(N)가 약 10⁵ 수준일 때 상대 오차가 1 % 이하로 감소함을 보여준다. 이는 전통적인 FDTD가 요구하는 수십만 격자점 대비 1~2 배 정도 적은 연산량으로 동일 수준의 정확도를 달성한다는 의미이다.

재료 모델링에서는 은의 복소 유전율을 Drude 모델로 기술하고, 파라미터는 실험에 사용된 값과 일치시켰다. 구멍 직경(d) 300 nm·330 nm, 두께(t) 300 nm, 그루브 폭(w) 60 nm, 깊이(h) 60 nm, 그루브 간격(p) 550~650 nm 등 다섯 가지 설정을 변형해 시뮬레이션을 수행하였다. 전송 스펙트럼은 입사 파장 400 nm–1100 nm 범위에서 계산되었으며, 특히 λ≈660 nm에서 저각(0°~20°) 전송이 급증하는 ‘enhanced transmission’ 피크가 관측되었다. 이는 Lezec 등 실험 결과와 거의 일치하며, 전송 빔이 ±3°(FWHM) 정도의 좁은 각도로 집속되는 ‘beaming effect’도 재현한다.

또한, 동일한 기하학적 파라미터와 물성값을 사용했음에도 불구하고 Baida 등(Ref. 7)의 FDTD 결과와는 현저히 다른 스펙트럼을 얻었다. 저자들은 이를 수치 수렴 부족으로 해석하고, FEM 결과가 실험과 거의 일치함을 강조한다. 파라미터 스윕 실험에서는 그루브 간격(p)을 550 nm에서 585 nm까지 변화시켰을 때 전송 피크가 약 10 nm 이동함을 확인했으며, 이는 구조 설계 단계에서 파라미터 민감도를 정량적으로 파악할 수 있게 한다.

전반적으로 이 논문은 (1) 고정밀 FEM을 통한 3D 전자기 시뮬레이션이 초파장 구멍 구조의 광학 특성을 정확히 예측함을, (2) 자동 적응 메쉬와 고차원 요소가 수렴성을 크게 향상시켜 실용적인 계산 시간을 제공함을, (3) 실험과의 정량적 일치를 통해 모델링 신뢰성을 확보함을 입증한다. 이러한 접근은 나노광학 소자 설계, 플라즈모닉 필터, 초고해상도 이미징 등 다양한 응용 분야에 바로 적용 가능하다.
