비즈니스 프로세스 모델링 표기법 개요

초록

본 논문은 산업 표준으로 자리 잡은 비즈니스 프로세스 모델링 표기법(BPMN)의 핵심 특징을 간략히 소개하고, 업무 흐름을 모델링할 때 자주 나타나는 주요 패턴들을 해석한다. BPMN이 제공하는 시각적 요소와 구문 규칙을 통해 이해관계자 간의 의사소통 효율성을 높이는 방안을 제시한다.

상세 분석

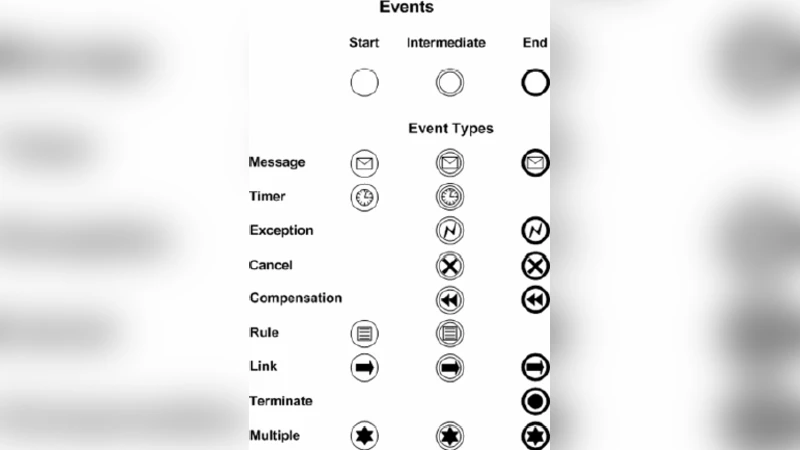

BPMN은 비즈니스 분석가, 개발자, 운영 담당자 등 다양한 이해관계자가 동일한 모델을 공유할 수 있도록 설계된 그래픽 표기법이다. 이 표기법은 플로우 객체(이벤트, 액티비티, 게이트웨이), 연결 객체(시퀀스 흐름, 메시지 흐름, 연관 관계), 그리고 풀과 레인이라는 조직 구조 요소로 구성된다. 이벤트는 프로세스의 시작·종료·중간 상태를 나타내며, 타이머, 메시지, 오류 등 다양한 트리거 유형을 지원한다. 액티비티는 작업 단위를 표현하고, 서브프로세스와 호출된 프로세스로 계층적 구조를 형성한다. 게이트웨이는 흐름 분기·병합·조건부 전환을 제어하며, XOR, AND, OR 등 논리 연산자를 시각적으로 구분한다. 연결 객체 중 시퀀스 흐름은 기본 흐름을, 메시지 흐름은 서로 다른 풀 간의 통신을, 연관 관계는 주석이나 텍스트 설명을 부착한다. 풀과 레인은 조직 단위나 시스템 경계를 나타내어, 프로세스가 물리적·조직적 경계를 넘어 어떻게 상호작용하는지를 명확히 한다.

논문은 특히 BPMN이 지원하는 주요 패턴을 네 가지 범주로 나눈다. 첫째, 순차 패턴은 단순히 작업을 직선적으로 연결하는 형태로, 가장 기본적인 비즈니스 흐름을 모델링한다. 둘째, 병렬 패턴은 AND 게이트웨이를 활용해 동시에 수행되는 작업을 표현하며, 자원 활용 최적화와 처리 시간 단축을 시각화한다. 셋째, 조건부 패턴은 XOR 게이트웨이와 조건식으로 분기 로직을 구현한다. 이는 의사결정 포인트와 예외 처리 흐름을 명확히 드러낸다. 넷째, 반복 패턴은 루프 구조를 통해 작업이 일정 조건 하에 재실행되는 상황을 모델링한다. 루프 특성은 전형적인 ‘검토‑수정‑재검토’ 사이클이나 승인 절차에 자주 사용된다.

또한 논문은 BPMN이 제공하는 확장 메커니즘을 강조한다. 표준 요소 외에 사용자 정의 태스크와 이벤트를 정의함으로써 도메인 특화 요구사항을 반영할 수 있다. 이러한 확장은 모델의 표현력을 높이면서도 표준 호환성을 유지한다는 장점을 가진다. 마지막으로, BPMN 도구 지원 현황과 모델 검증 기법을 간략히 언급하며, 모델 검증을 통해 논리적 오류와 비즈니스 규칙 위반을 사전에 탐지할 수 있음을 제시한다.
