절연체와 도체 전이 이론 총정리

초록

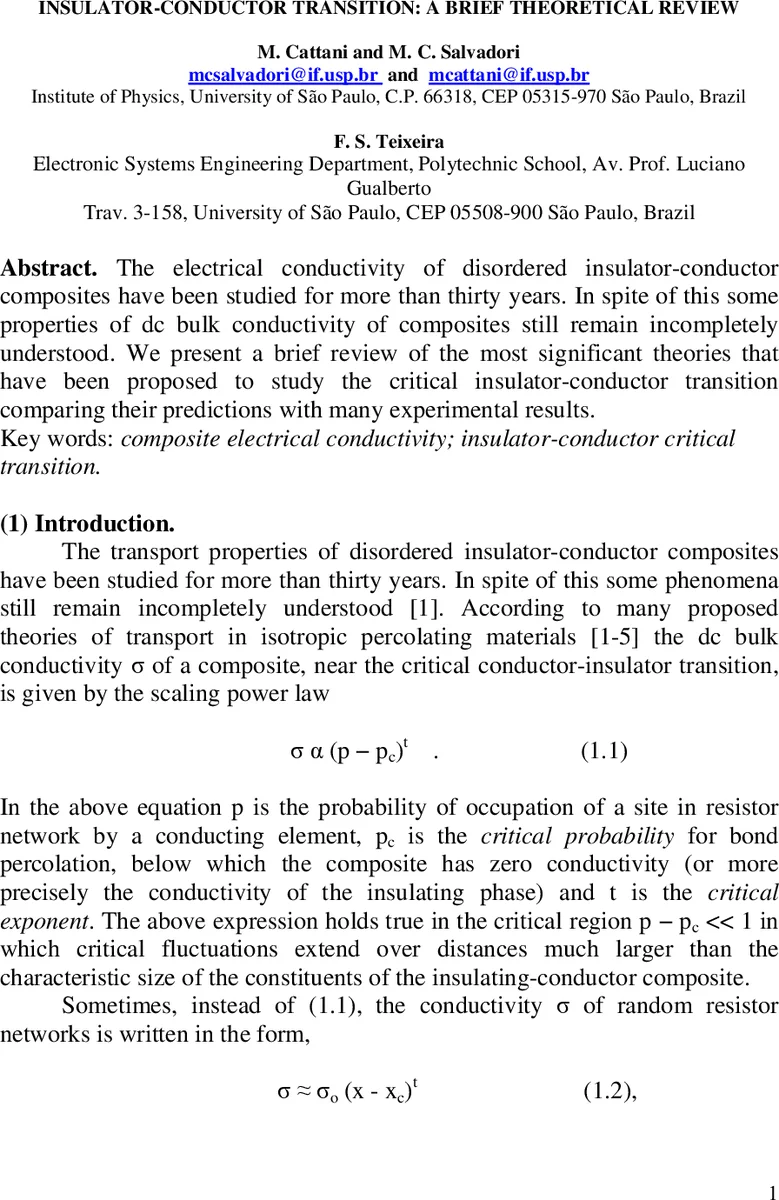

본 논문은 무질서한 절연‑도체 복합재의 직류 전도도 전이 현상을 설명하기 위해 제안된 주요 이론들을 정리하고, 각 이론이 예측하는 임계 지수와 임계 농도 값을 실험 데이터와 비교한다. 클러스터 이론, 저항망 이론, 터널링‑퍼콜레이션 이론을 중심으로 전이 구간의 물리적 메커니즘과 현재 남아 있는 모순점을 논의한다.

상세 분석

이 리뷰는 절연‑도체 복합재의 전도 전이를 퍼콜레이션 현상으로 모델링하는 전통적인 접근법을 체계적으로 재검토한다. 먼저, 클러스터 이론에서는 d 차원 격자상의 점·결합 퍼콜레이션을 통해 전도 클러스터가 형성되는 임계 확률 p_c와 전도도 스케일링 법칙 σ∝(p−p_c)^t 를 도출한다. 2‑차원 정사각형 격자와 3‑차원 SC, BCC, FCC 격자에 대한 수치 결과는 대부분 t≈2.0을 보이며, 이는 전통적인 보편적 임계 지수와 일치한다. 그러나 실험에서는 t가 1.5에서 11까지 넓은 범위로 변동함을 지적한다.

다음으로 저항망 이론은 실제 복합재의 미세구조를 무작위 저항망으로 치환하고, Kirchhoff 방정식 ∑_j σ_ij(V_i−V_j)=0 을 풀어 유효 전도도 σ_m 을 구한다. Kirkpatrick의 효과적 매질 이론을 이용한 해석식(3.3)·(3.4)은 이진 전도도 분포(p,1−p)에서 정확한 임계점 p_c와 지수 t를 예측한다. 특히 2‑D 정사각형 격자에서는 p_c=0.5, t=2, 3‑D SC 격자에서는 p_c≈1/3, t≈1.5가 얻어진다. Monte‑Carlo 시뮬레이션과 다중 프랙탈 전류 분포 분석도 동일한 스케일링을 확인한다.

그러나 위 두 이론이 설명하지 못하는 점은 실험에서 관찰되는 t>2의 경우와 임계 농도 x_c의 광범위한 변동이다. 이를 보완하기 위해 제시된 터널링‑퍼콜레이션 이론(TPT)은 전도 입자 사이의 직접 접촉뿐 아니라 양자 터널링을 동시에 고려한다. 터널링 전도도 g∝exp
