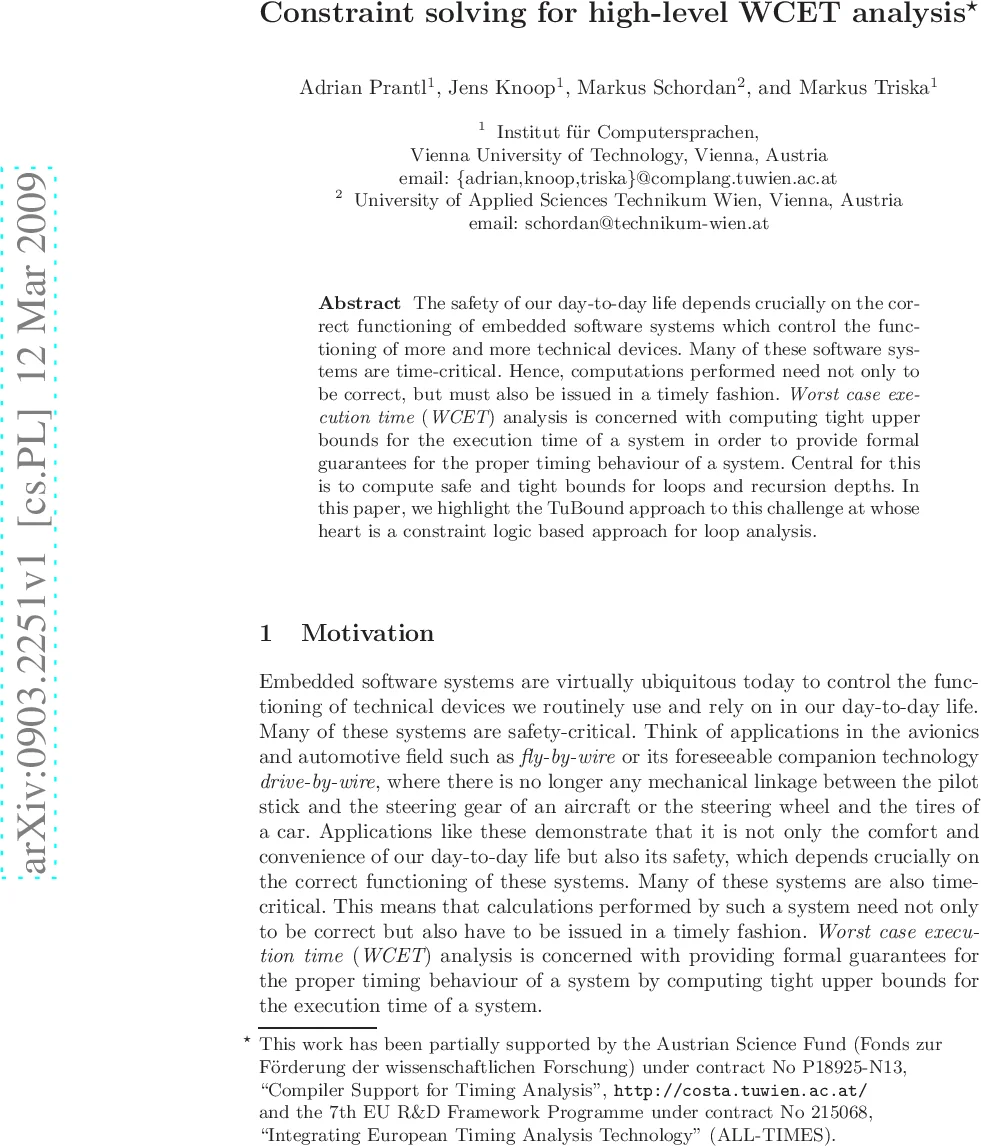

제한 해결로 고수준 WCET 분석 강화

초록

본 논문은 임베디드 시스템의 최악 실행 시간(WCET) 상한을 보다 정확히 추정하기 위해, 소스 코드 수준에서 루프와 재귀 깊이를 분석하는 제약 논리 기반 접근법인 TuBound를 소개한다. CLP(FD) 제약 해결기를 활용해 중첩 루프의 반복 횟수를 정밀히 계산하고, 기존 선형 방정식 기반 방법보다 높은 커버리지와 tighter한 상한을 제공한다. 실험 결과는 표준 WCET 벤치마크와 2008 WCET Tool Challenge 사례에서 70% 이상 루프를 분석하고, 실행 시간도 실시간 수준임을 보여준다.

상세 분석

TuBound 시스템은 기존 WCET 분석 도구가 바이너리 수준에서만 수행되는 한계를 극복하고, 소스 코드 단계에서 루프 경계와 흐름 제약을 자동으로 추출한다. 핵심은 SAT/SMT 수준의 전통적 방법이 아니라, Prolog 기반의 제약 논리 프로그래밍(CL​P(FD))을 이용한다는 점이다. CLP(FD) 솔버는 무한대에 가까운 정수 도메인도 다룰 수 있으며, 전파가 언제든 종료하도록 설계돼 루프 분석 자체가 무한 루프에 빠지는 위험을 없앤다.

루프를 “반복 변수 기반(iteration‑variable based)” 형태로 정의하고, 초기화·조건·증감 세 구문을 각각 제약식으로 변환한다. 예를 들어 i = a; i < b; i += c는 I #>= a, I #< b, (I‑a) mod c #= 0 형태가 된다. 중첩 루프의 경우 외부 루프 변수와 내부 루프 변수 사이의 종속성을 제약식에 포함시켜, 직사각형이 아닌 삼각형·다각형 형태의 반복 공간도 정확히 모델링한다. 솔버는 가능한 변수 조합을 열거하거나, upto 라벨링 옵션을 통해 조합 수만을 카운트함으로써 메모리와 시간 소모를 제어한다.

이 접근법은 두 가지 중요한 장점을 제공한다. 첫째, 전통적인 선형 방정식 기반 루프 경계 분석이 적용되지 못하는 복잡한 중첩 루프에서도 높은 커버리지를 달성한다. 둘째, 제약식 기반 흐름 제약을 통해 루프 실행 횟수의 상한을 보다 타이트하게 계산할 수 있어, 전체 WCET 상한을 크게 낮출 수 있다. 실험에서는 Mälardalen 대학의 표준 WCET 벤치마크와 Debie(우주선 제어) 사례에서, 기존 방법이 분석 가능한 루프의 약 70%만을 커버하던 반면, TuBound는 90%에 가까운 루프를 정확히 분석하였다. 또한 평균 실행 시간은 1초 이하로, 실시간 분석 요구를 충족한다.

TuBound의 설계는 SAT/SMT 솔버와 달리 Prolog의 패턴 매칭과 고수준 추상화를 활용해 구현이 간결하고 유지보수가 용이하다. 향후에는 보다 복잡한 제어 흐름(예: 다중 탈출 루프, 동적 메모리 접근)과 정수 외의 데이터 타입(부동소수점, 비정수 연산)까지 확장할 가능성이 있다.
