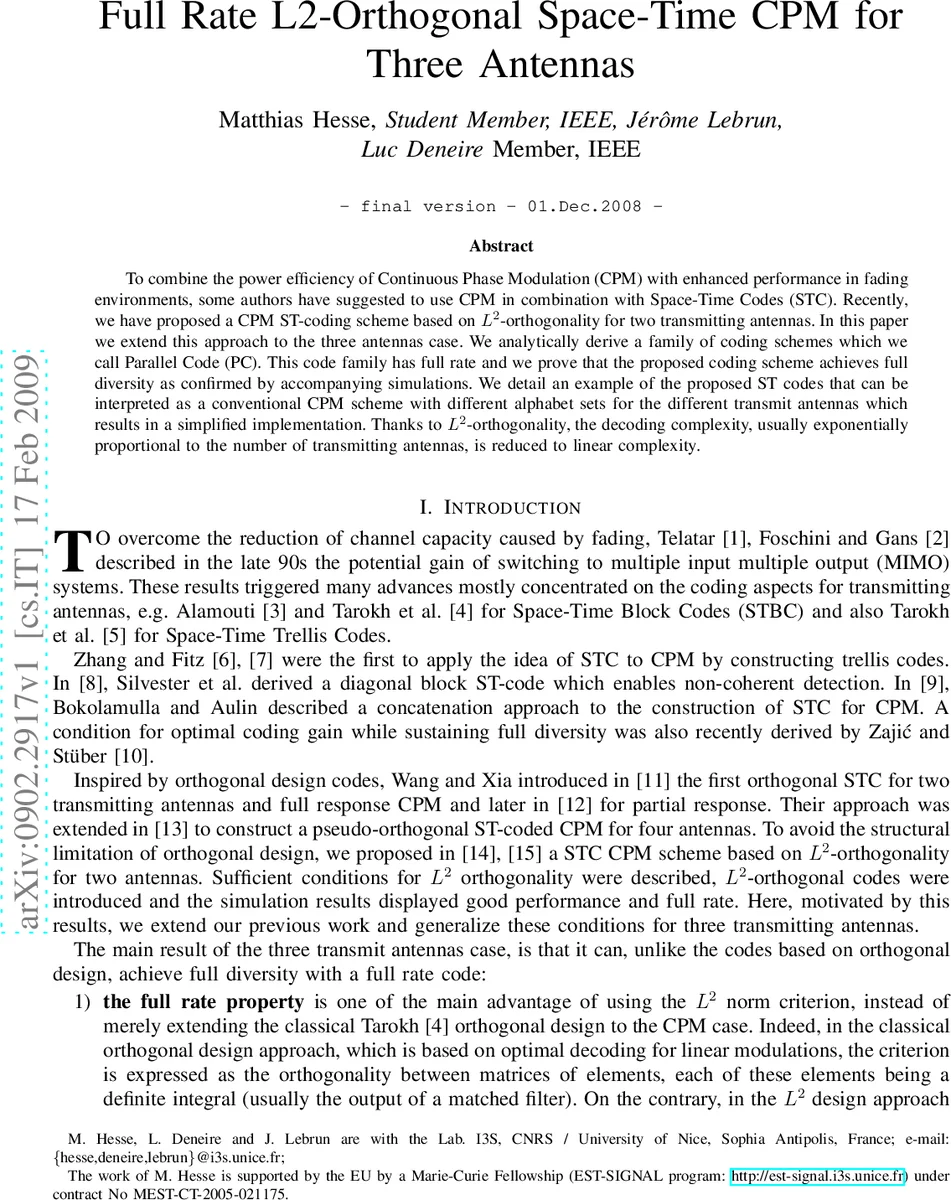

삼안테나 전용 전송률 완전 L2 직교 공간시간 CPM

초록

본 논문은 연속 위상 변조(CPM)의 전력 효율성을 유지하면서 3개의 송신 안테나를 이용한 다중입출력(MIMO) 시스템에서 전송률을 손실 없이 확보하고, L2 직교 설계를 통해 전송 다이버시티를 완전하게 달성하는 새로운 공간‑시간 코딩 방식을 제안한다. 제안된 Parallel Code(PC) 계열은 데이터 매핑과 위상 보정 인자를 적절히 설계함으로써 복잡도는 선형으로 감소하고, 시뮬레이션 결과는 전통적인 CPM 대비 BER 향상을 확인한다.

상세 분석

이 연구는 기존의 CPM 기반 공간‑시간 코딩이 안테나 수가 늘어날수록 복잡도가 기하급수적으로 증가하고, 정규 직교 설계에서는 전송률이 1/2 이하로 제한되는 문제점을 해결하고자 한다. 저자들은 L2‑norm을 이용한 직교 조건을 도입해, 각 송신 안테나의 신호가 전체 블록 구간(3T) 동안 서로 상관이 0이 되도록 설계하였다. 핵심은 식 (6)‑(9)에서 도출된 위상 차이 a₁, a₂가 2π/3 혹은 4π/3이 되도록 하는 보정 인자 cₘ,ᵣ(t)를 정의하는 것이다. 이를 위해 ‘parallel mapping’이라 부르는 동일 데이터 심볼을 모든 안테나에 동일하게 할당하고, 시간 슬롯별 보정 인자를 선형(LinPC) 혹은 상승코사인(OffPC) 형태로 선택한다. 보정 인자는 각 안테나마다 ±1/3의 위상 오프셋을 제공해, 실제 전송 신호는 서로 다른 알파벳 집합(Ω₁, Ω₃)을 갖는 세 개의 CPM 신호로 해석될 수 있다. 이러한 설계는 위상 연속성을 보장하면서도 ξₘ(3l+r) 차이가 1/3 혹은 2/3이 되게 하여 L2 직교를 만족한다.

다이버시티 분석에서는 신호 행렬 Cₛ의 풀랭크 조건을 검증한다. 저자들은 식 (34)‑(35)에서 다항식 p(x)의 차수가 안테나 수 Lₜ−1임을 이용해, 보정 인자에 의해 p(e^{j2π\bar c(t)/Lₜ})=0이 되는 경우가 없음을 보이며, 따라서 모든 비동일 코드워드 쌍에 대해 최소 Lₜ개의 독립적인 경로가 존재함을 증명한다. 이는 전통적인 CPM‑STC가 갖는 제한적인 다이버시티를 완전 3배(안테나 수)로 확장한다는 의미이다.

복잡도 측면에서는 L2 직교 덕분에 교차 상관 항이 소거되어 식 (22)와 같이 각 안테나·시간 슬롯별로 독립적인 메트릭을 계산한다. 결과적으로 전체 트렐리시 구조는 M·Lₜ 경로에서 M·Lₜ 대신 3·M 경로로 감소하고, 상태 수는 기존 pMγ−1에서 변동이 없으나 경로 수가 크게 줄어 실시간 MLSE 구현이 가능해진다.

시뮬레이션에서는 레일리 페이딩 채널을 가정하고, 2‑레벨 및 4‑레벨 CPM을 사용해 기존 CPM, LinPC, OffPC를 비교하였다. BER 곡선은 동일 SNR에서 약 2~3 dB 향상을 보여, 제안된 코드가 전송률 손실 없이 다이버시티 이득을 제공함을 확인한다. 또한 보정 인자에 의한 주파수 오프셋이 크지 않아 실제 무선 환경에서도 구현 가능함을 입증한다.

요약하면, 이 논문은 L2 직교 기반의 ‘Parallel Code’ 설계를 통해 3안테나 CPM 시스템에서 전송률 1 (full rate), 전송 다이버시티 3 (full diversity), 그리고 선형 복잡도라는 세 마리 토끼를 동시에 잡은 혁신적인 공간‑시간 코딩 프레임워크를 제시한다.
