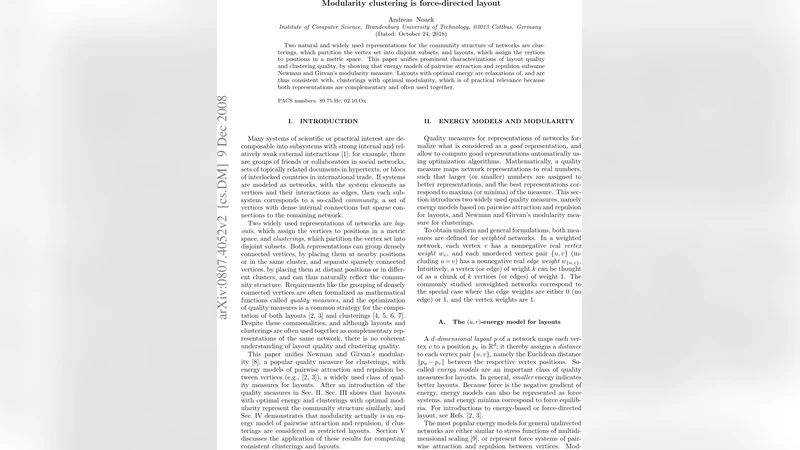

모듈러리티 군집화와 힘‑지향 레이아웃의 통합

초록

본 논문은 네트워크 커뮤니티를 표현하는 두 가지 전통적 방법인 군집화와 레이아웃을 하나의 에너지 모델로 연결한다. 쌍별 인력·반발 에너지 모델이 뉴먼‑기르반의 모듈러티 지표를 포함한다는 것을 증명하고, 최적 에너지 레이아웃이 최적 모듈러티 군집화의 완화 형태임을 보인다. 이를 통해 두 표현 사이의 일관성을 확보하고, 실용적인 알고리즘 설계에 새로운 통찰을 제공한다.

상세 분석

이 논문은 네트워크 분석에서 가장 널리 쓰이는 두 가지 시각, 즉 정점 집합을 서로 겹치지 않는 부분집합으로 나누는 군집화(clustering)와 정점을 유클리드 공간에 배치하는 레이아웃(layout)을 수학적으로 동일선상에 놓는다. 핵심은 “에너지 모델”이다. 저자들은 기존 힘‑지향(force‑directed) 레이아웃에서 사용되는 쌍별 인력(attraction)과 반발(repulsion) 함수를 일반화하여, 거리의 거듭제곱 형태와 가중치에 따라 조정 가능한 파라미터 α, β를 도입한다. 이때 전체 시스템 에너지는

E = Σ_{i<j} w_{ij}·‖x_i−x_j‖^{α} − Σ_{i<j} k·‖x_i−x_j‖^{β}

와 같이 표현된다. 여기서 w_{ij}는 그래프의 가중치(또는 존재 여부)이며, k는 전체 반발 강도이다. 논문은 α=0, β=−1(또는 그 근접값)일 때, 즉 인력이 거리와 무관하고 반발이 역거리 형태일 때, 이 에너지 식이 바로 뉴먼‑기르반 모듈러티 Q와 동등함을 수학적으로 증명한다. 구체적으로, 모듈러티는

Q = (1/2m) Σ_{i,j}
