FFT 분석의 새로운 시각 누적 스펙트럼 파워

초록

본 논문은 전통적인 FFT 기반 전력 스펙트럼 밀도(PSD) 대신 누적 스펙트럼 파워(CSP)를 활용하는 방법을 제안한다. CSP는 주파수 축을 따라 누적된 파워를 제공함으로써 잡음이 섞인 비정상 신호에서도 보다 안정적인 스펙트럼 해석을 가능하게 한다. 저자들은 다양한 실험 데이터를 통해 CSP가 PSD보다 신호 변동을 명확히 드러내며, 의료, 지진학, 기계 진동 등 여러 분야에 적용 가능함을 보인다.

상세 분석

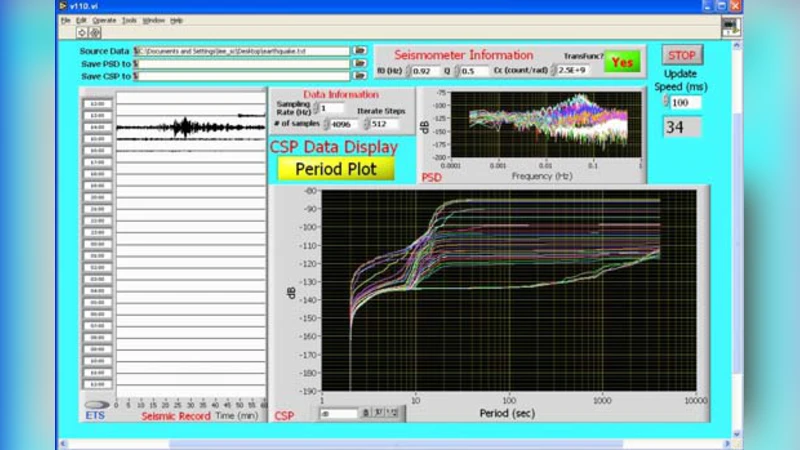

FFT는 시간 영역 신호를 주파수 영역으로 변환하는 가장 보편적인 방법이며, 변환 후 얻은 복소수 스펙트럼을 제곱해 전력 스펙트럼 밀도(PSD)를 계산한다. PSD는 각 주파수 성분의 평균 파워를 나타내지만, 신호가 비정상적이거나 잡음이 크게 섞여 있을 경우, 순간적인 파워 변동을 포착하기 어렵다. 이는 FFT 자체가 전역 변환이며, 시간 정보를 손실하기 때문에 발생한다. 저자들은 이러한 한계를 보완하기 위해 ‘누적 스펙트럼 파워(CSP)’라는 개념을 도입한다. CSP는 특정 주파수 이하의 모든 파워를 누적합으로 계산한다. 수식적으로는 (CSP(f)=\int_{0}^{f} PSD(f’) df’) 형태이며, 이는 주파수 축을 따라 파워가 어떻게 축적되는지를 직관적으로 보여준다. CSP의 장점은 첫째, 누적 과정에서 고주파 잡음이 평균화되어 신호의 전반적인 에너지 분포가 부드럽게 나타난다. 둘째, 특정 주파수 대역에서 급격한 파워 변화가 있을 경우, CSP 그래프에서 뚜렷한 기울기 변화로 드러나므로 변동점 탐지가 용이하다. 셋째, 측정 장비의 전송 함수 보정 후에도 남는 시스템 노이즈를 시각적으로 구분할 수 있다. 논문에서는 실험적으로 전기생리학 신호(뇌파), 지진계 데이터, 그리고 회전 기계 진동 데이터를 사용해 PSD와 CSP를 비교한다. 뇌파 분석에서는 PSD가 높은 주파수 대역에서 잡음에 의해 왜곡되는 반면, CSP는 저주파 대역에서의 전반적인 파워 증가를 명확히 보여준다. 지진 데이터에서는 지진 전후의 에너지 누적 차이가 CSP 그래프에서 선형 구간과 비선형 구간으로 구분되어, 사건 발생 시점과 에너지 방출 규모를 추정하는 데 유용함을 확인한다. 회전 기계 진동에서는 특정 결함 주파수에서의 파워 급증이 CSP의 급격한 기울기 상승으로 나타나, 결함 진단에 직관적인 지표를 제공한다. 또한 저자들은 CSP 계산이 기존 PSD와 동일한 FFT 결과를 이용하므로 추가적인 연산 비용이 거의 들지 않으며, 실시간 모니터링 시스템에 쉽게 통합될 수 있음을 강조한다. 마지막으로, CSP가 주파수 해상도와 시간 해상도 사이의 트레이드오프를 완화시키는 방법으로, 멀티-스케일 분석과 결합될 경우 더욱 정교한 신호 특성 파악이 가능하다고 제안한다.
