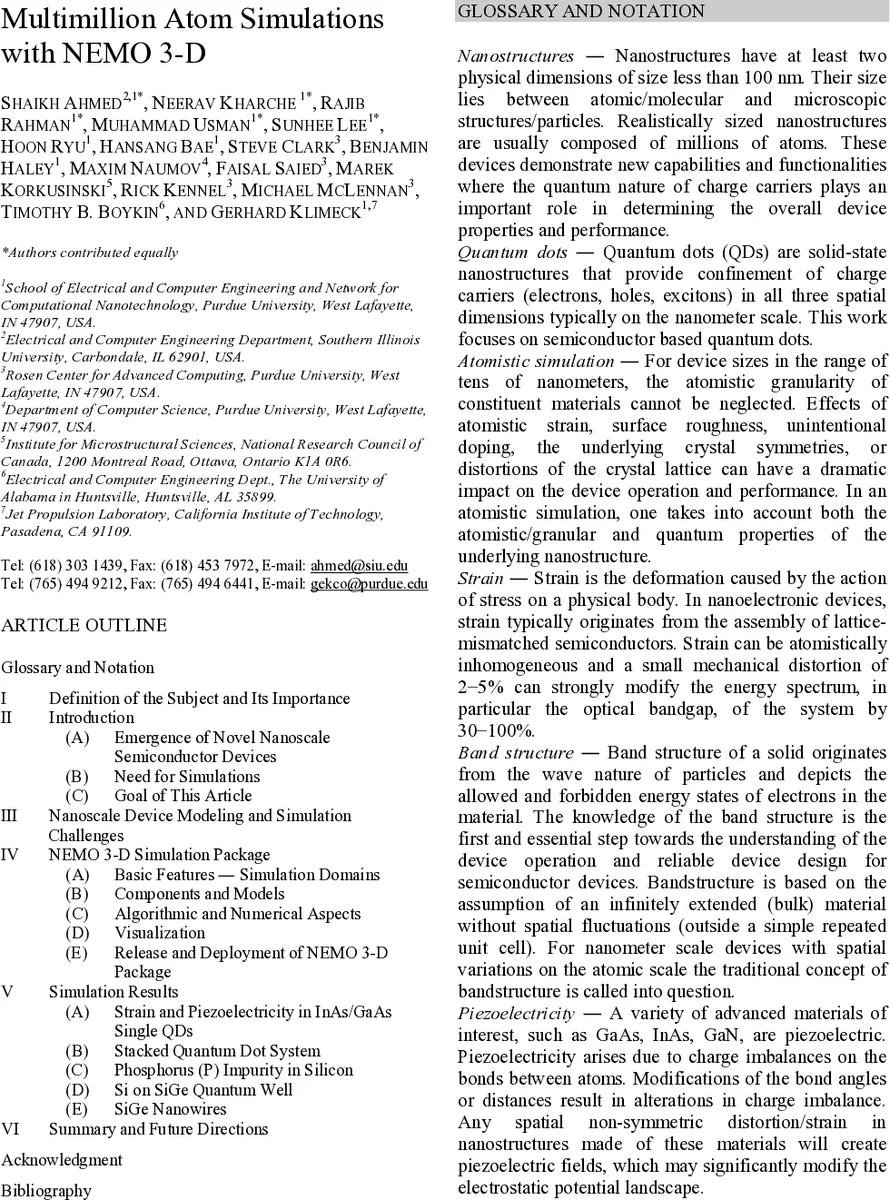

멀티밀리언 원자 시뮬레이션을 가능하게 하는 NEMO 3D

초록

본 논문은 원자 규모의 변형과 전자 구조를 동시에 계산할 수 있는 NEMO 3D 툴을 소개한다. VFF 기반 스트레인 모델과 최근접 이웃 타이트바인딩을 결합해 6천만 개 이상의 원자에 대한 스트레인, 5천2백만 개 원자에 대한 전자 구조를 실시간으로 해결한다. 대규모 병렬화와 효율적인 고유값 솔버(Lanczos·Block Lanczos·Tracemin)를 통해 8192코어까지 확장 가능함을 보이며, 양자점, 스택형 양자점, P 도핑 실리콘, Si/SiGe 양자우물, SiGe 나노와이어 등 다섯 가지 실제 사례에 적용한다.

상세 분석

NEMO 3D는 원자계층의 물리적 현상을 정확히 포착하기 위해 두 가지 핵심 모델을 결합한다. 첫 번째는 Valence‑Force‑Field(VFF) 방식으로, 원자 간 결합 길이와 각도의 변화를 에너지 함수로 표현해 격자 변형을 정밀히 계산한다. 이때 2 ~ 5 % 수준의 미세 변형도 밴드갭을 30 ~ 100 %까지 변동시킬 수 있기에, 스트레인 해석이 전자 구조와 직접 연결된다. 두 번째는 s, sp³s*, sp³d⁵s* 등 다양한 근접 이웃 타이트바인딩 파라미터를 사용한 실험적 전자 구조 모델이다. 이러한 모델은 전통적인 유효질량 근사와 달리 원자 배열, 격자 비대칭, 표면 거칠기, 불순물 배치 등을 그대로 반영한다.

알고리즘 측면에서 NEMO 3D는 대규모 희소 해밀토니안을 효율적으로 다루기 위해 Lanczos, Block Lanczos, Tracemin 같은 반복 고유값 솔버를 구현한다. 특히 Block Lanczos는 다중 고유상태를 동시에 수렴시켜 양자점의 다중 전자 궤도 계산에 유리하고, Tracemin은 메모리 사용량을 최소화하면서도 수천 차원의 문제를 해결한다. 메모리와 연산량 사이의 트레이드오프를 분석해, 행렬을 재계산하는 방식과 저장하는 방식을 상황에 맞게 전환한다.

병렬화 전략은 도메인 분할과 MPI 기반 통신을 결합해 8192코어까지 거의 선형 스케일링을 달성한다. IBM BlueGene, Cray XT3, Intel Woodcrest 클러스터 등 다양한 아키텍처에서 테스트했으며, 5천2백만 원자 규모의 해밀토니안(10⁹ 개 복소 자유도)도 2 ~ 3 시간 내에 해결한다. 이러한 확장성은 실험적으로 관측된 밸리 분할 현상이나 P 도핑 원자의 전자 스핀 특성 등, 수십 나노미터 규모에서 발생하는 미세 현상을 원자 수준에서 재현할 수 있게 한다.

응용 사례는 다섯 가지로 구분된다. (1) 자체조립 양자점에서는 장거리 스트레인과 비선형 압전 효과를 동시에 고려해 전자·정공 에너지 레벨을 정확히 예측한다. (2) 스택형 양자점(양자 캐스케이드 레이저)에서는 층간 상호작용과 변형 전위가 레이저 파장에 미치는 영향을 정량화한다. (3) 실리콘 내 인(P) 불순물은 양자 컴퓨팅의 후보로서, 전자와 핵 스핀의 결합 에너지와 전자 구름의 공간 분포를 원자 수준에서 분석한다. (4) Si/SiGe 양자우물에서는 1천만 원자 규모의 시뮬레이션이 필요했으며, SiGe 버퍼의 무질서가 밸리 분할을 강화한다는 새로운 물리적 인사이트를 제공한다. (5) SiGe 나노와이어에서는 격자 비대칭과 표면 상태가 전도 채널에 미치는 영향을 조사한다.

전반적으로 NEMO 3D는 “원자‑계층 물리 + 대규모 병렬 컴퓨팅”이라는 두 축을 동시에 만족시키는 유일한 플랫폼으로, 나노전자공학에서 실험과 설계 사이의 격차를 메우는 핵심 도구가 된다.
