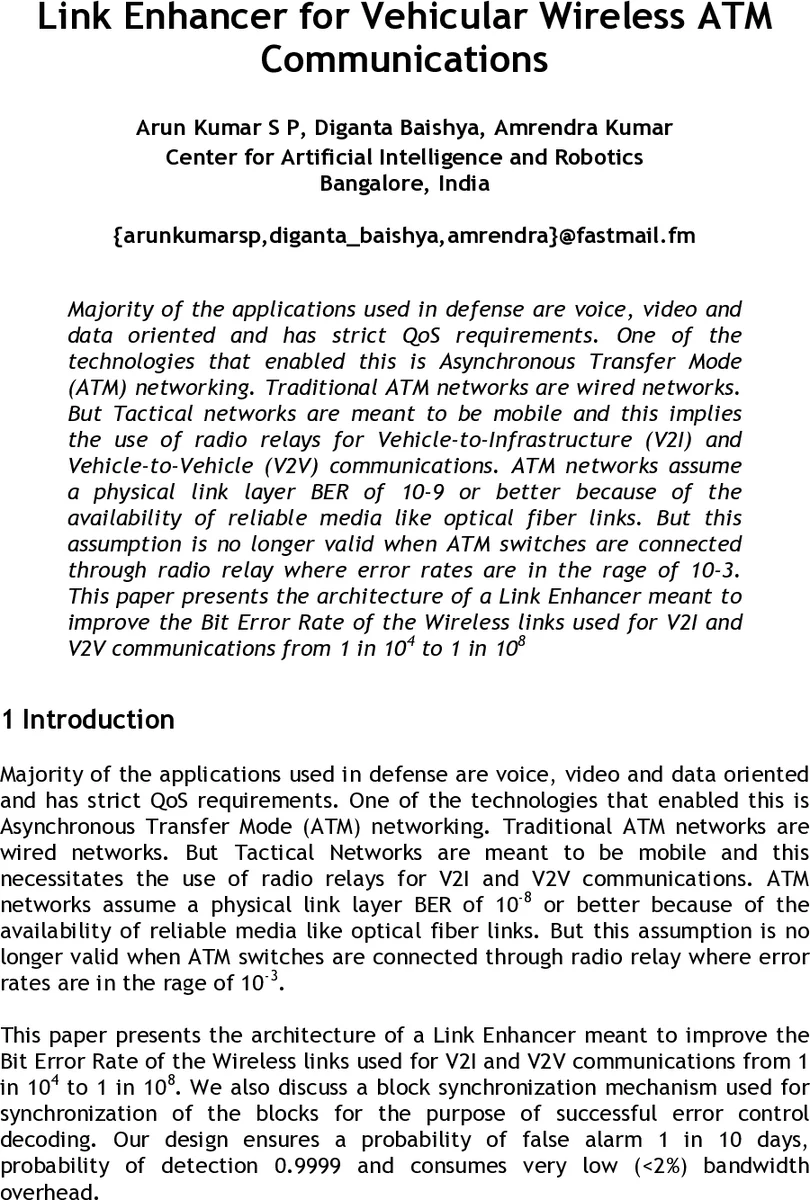

무선 ATM 통신을 위한 링크 향상기 설계 및 평가

초록

본 논문은 차량 간(V2V)·차량-인프라(V2I) 무선 연결에서 ATM 셀 전송의 신뢰성을 확보하기 위해, 비트 오류율(BER)을 10⁻⁴ 수준에서 10⁻⁸ 수준으로 향상시키는 링크 향상기(Link Enhancer)를 제안한다. Reed‑Solomon(255,235) FEC와 전용 동기화 패턴을 이용해 셀 레벨에서 아이들 셀을 제거·삽입하고, FPGA 기반 SOPC 설계로 구현하였다. 실험 결과, 셀 오류율(CER)이 이론값과 일치하며, 지연 증가가 미미함을 확인하였다.

상세 분석

본 연구는 전통적인 ATM 네트워크가 요구하는 10⁻⁸ 이하의 비트 오류율을 무선 라디오 릴레이가 제공하는 10⁻³ 수준의 오류 환경에서도 만족시키기 위한 실용적인 솔루션을 제시한다. 핵심 아이디어는 셀 단위에서 오류 정정을 수행함으로써, ATM 스위치가 기대하는 연속적인 셀 흐름을 유지하면서도 추가적인 전송 대역폭을 최소화하는 것이다. 이를 위해 다음과 같은 기술적 요소가 결합되었다.

1. 셀 구분 및 아이들 셀 관리: ATM 셀은 고정 53바이트 구조이며, 데이터가 없을 때는 아이들 셀(패턴 0xAAAA…)이 삽입된다. 링크 향상기는 입력 스트림에서 아이들 셀을 검출·제거하여 FEC 인코더에 필요한 순수 데이터 비율을 확보한다. 반대로 수신 측에서는 디코딩 후 동일한 비율의 아이들 셀을 재삽입해 셀 경계 손실을 방지한다. 이는 셀 레벨 동기화와 연속성 보장을 위한 필수 전처리이다.

2. Reed‑Solomon(255,235) FEC: 8비트 심볼 기반 RS 코드는 20바이트(=160비트)의 패리티를 추가해 255바이트 블록을 구성한다. t=10(=20/2) 심볼 오류를 정정할 수 있어, 버스트 오류가 주된 무선 채널 특성에 적합하다. 논문에서는 BER 10⁻³ → 10⁻⁸ 변환을 목표로, 다양한 코드율을 시뮬레이션하고 최적의 (255,235) 조합을 선택하였다. 수학적 오류 확률 모델(P_E)과 실험적 CER 결과가 일치함을 보이며, 이론적 기대치와 실제 성능이 부합함을 입증한다.

3. 블록 동기화 메커니즘: RS 블록은 독립적인 코드워드이므로, 수신 측에서 정확히 블록 경계를 찾아야 한다. 이를 위해 고유한 동기화 패턴을 각 블록 앞에 삽입하고, 수신 FPGA는 패턴 탐색 회로로 실시간 동기화를 수행한다. 설계된 동기화는 1일당 1회의 허위 경보(false alarm) 확률과 0.9999 이상의 검출 확률을 달성한다.

4. FPGA 기반 SOPC 구현: 설계는 Altera Quartus II 환경에서 SOPC(시스템 온 프로그래머블 칩) 형태로 구현되었다. 주요 블록은 E1 인터페이스, 셀 구분기, 아이들 셀 관리, RS 인코더/디코더, 동기화 삽입·검출 로직으로 구성된다. 전체 논리 회로는 하나의 Cyclone II FPGA에 통합되어, 지연은 2% 이하의 대역폭 오버헤드와 함께 실시간 처리 능력을 제공한다.

5. 성능 평가: ITU‑T O.191 셀 오류 테스트와 채널 시뮬레이터를 이용해 BER 10⁻³, 10⁻⁴, 10⁻⁵ 등 다양한 입력 오류율에 대해 실험하였다. 결과는 셀 오류율(CER)이 0.318 → 3.8×10⁻⁶ 수준으로 감소했으며, 셀 손실률은 1.3 × 10³ → 5 × 10⁻⁵ 로 크게 개선되었다. 지연 측정에서는 인코딩·디코딩에 소요되는 추가 지연이 수십 마이크로초 수준에 그쳐, 실시간 음성·영상 서비스에 충분히 적합함을 확인하였다.

6. 제한점 및 향후 과제: 현재 설계는 고정 RS(255,235) 코드와 고정 블록 크기에 의존한다. 채널 상태가 급격히 변동하는 경우 적응형 코드율 전환이 필요할 수 있다. 또한, 다중 경로 페이딩이나 심각한 잡음 환경에서는 추가적인 인터리빙 또는 다중 FEC 레이어가 요구될 가능성이 있다. 향후 연구에서는 동적 코드 선택, 저전력 FPGA 구현, 그리고 실제 전장 환경에서의 장기 신뢰성 시험을 제안한다.

전반적으로, 본 논문은 무선 ATM 링크에서 요구되는 고신뢰성을 저비용·저지연 방식으로 달성할 수 있음을 실험적으로 증명했으며, 전술 통신 시스템에 상용 ATM 스위치를 그대로 활용할 수 있는 실용적 경로를 제시한다.
