미세소관 동역학, 기존 웜라이크 체인 모델을 벗어나다

초록

고해상도 입자 추적을 이용해 고정된 미세소관의 열적 형태 변동을 측정하였다. 전단 좌표의 평균제곱변위로부터 1차 모드 이완 시간을 추출했으며, 10 µm 이하 길이의 미세소관에서는 이완 시간이 L⁴가 아니라 L²에 비례함을 발견했다. 이는 미세소관의 굽힘 강성이 길이에 따라 복합적으로 변하기 때문이며, 미세소관의 분자 구조적 특성과 연관된다. 5 µm 이하에서는 내부 마찰에 의한 높은 항력 계수가 관찰되어, 내부 마찰이 변동 동역학에 기여함을 시사한다.

상세 분석

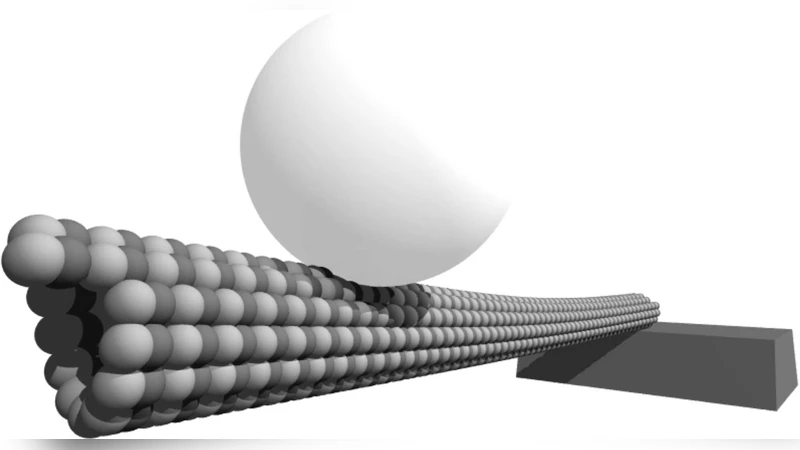

본 연구는 미세소관(MT)의 열적 진동을 정량적으로 분석함으로써, 전통적인 웜라이크 체인(WLC) 모델이 모든 길이 구간에 적용되지 않음을 실험적으로 입증한다. 실험에서는 형광 비드를 MT의 끝에 부착하고, 고정된 베이스에서 자유롭게 움직이는 비드의 2차원 위치를 초당 수천 프레임으로 기록하였다. 이후 전단 방향(수직) 좌표의 평균제곱변위(MSD)를 시간에 따라 계산하고, 초기 선형 구간에서의 기울기를 이용해 유효 확산계수를 도출하였다. 이 확산계수와 복원력 상수(굽힘 강성 κ) 사이의 관계식인 τ₁ = ζL⁴/(π⁴κ) (WLC 예측)를 적용하면, 긴 MT(>10 µm)에서는 L⁴ 의존성이 잘 맞지만, 짧은 MT에서는 τ₁이 L²에 가까운 스케일링을 보였다.

이 현상의 핵심은 κ가 일정한 값이 아니라 길이에 따라 변한다는 점이다. 저자들은 κ(L) ∝ L⁻² 형태를 가정하고, 이를 τ₁ ∝ L² 로 변환함으로써 실험 데이터와 일치시켰다. 이러한 길이 의존성은 MT가 13개의 원통형 원형 섬유(protofilaments)로 이루어진 복합 구조임을 고려하면 자연스럽다. 짧은 구간에서는 개별 protofilament 간 결합 강도가 전체 굽힘 강성을 좌우하고, 길이가 증가함에 따라 미세소관 전체가 하나의 연속적인 탄성체처럼 행동한다.

또한, 저항 계수 ζ는 단순히 주변 유체의 점성에 의한 스톡스 마찰만으로 설명되지 않는다. 5 µm 이하의 짧은 MT에서 ζ가 기대값보다 현저히 크게 측정되었으며, 이는 내부 마찰(internal friction) 혹은 구조적 재배열에 따른 에너지 손실을 의미한다. 내부 마찰은 MT 내부의 단백질 서브유닛 간 상대 이동이나, 결합 부위의 비탄성 변형으로부터 발생한다는 기존 이론과 일치한다.

결과적으로, 본 연구는 MT의 동역학을 정확히 모델링하기 위해서는 (1) 길이에 따라 변하는 굽힘 강성 κ(L)과 (2) 내부 마찰을 포함한 복합 저항 ζ_total을 고려해야 함을 강조한다. 이는 세포 내 MT 기반 운반, 신호 전달, 그리고 기계적 감각 메커니즘을 이해하는 데 중요한 시사점을 제공한다.
