초록

이 논문은 양자 회로의 깊이와 크기를 거의 최적 수준으로 보존하는 범용 양자 회로를 설계한다. 깊이‑보편적 회로는 시뮬레이션 대상 회로와 동일한 차수의 깊이를 가지며, 크기‑보편적 회로는 로그 팩터만큼의 크기 증가를 보인다. 구성에 필요한 핵심 요소는 제어 게이트, 무한 팬아웃(Fₙ) 및 토폴리 게이트(∧ₙX)이며, 이러한 회로가 거의 최적임을 증명한다.

상세 분석

논문은 먼저 “범용 양자 회로”라는 개념을 정의한다. n개의 데이터 큐비트와 m개의 인코딩 큐비트를 갖는 회로 U가, 임의의 n‑큐비트 회로 C를 정확히 시뮬레이션하려면 특정 인코딩 문자열 x∈{0,1}^m에 대해 U(|y⟩⊗|x⟩)=C|y⟩⊗|x⟩을 만족해야 한다고 명시한다. 여기서 중요한 제약은 시뮬레이션 회로가 원본 회로와 동일한 게이트 집합(F 또는 F₀)을 사용해야 한다는 점이다.

깊이‑보편적(Depth‑Universal) 회로의 정의는 네 가지 조건을 포함한다. 1) 모든 깊이 ≤d인 n‑큐비트 회로를 시뮬레이션, 2) 동일한 게이트 집합 사용, 3) 깊이가 O(d)로 유지, 4) 인코딩 큐비트 수가 poly(n,d)인 것이다. 저자들은 F={H,T}∪{Fₙ|n≥1}와 F₀=F∪{∧ₙX|n≥1} 두 집합에 대해 이러한 회로가 존재함을 증명한다.

구현 아이디어는 원본 회로 C를 레이어별로 분해하고, 각 레이어를 세 개(또는 네 개) 하위 레이어로 재구성한다. 첫 번째 레이어는 H 게이트만, 두 번째는 T 게이트만, 세 번째는 Z‑팬아웃(Fₙ) 게이트만, 필요시 네 번째는 ∧ₙX(또는 Z) 게이트만 포함한다. 각 하위 레이어는 제어 게이트를 이용해 인코딩 큐비트가 제어 신호를 제공하도록 설계된다. 예를 들어, 단일‑큐비트 G∈{H,T} 레이어는 제어‑G 게이트들의 한 레이어로 구현되며, 제어 비트는 인코딩 문자열에 따라 0 또는 1로 설정된다.

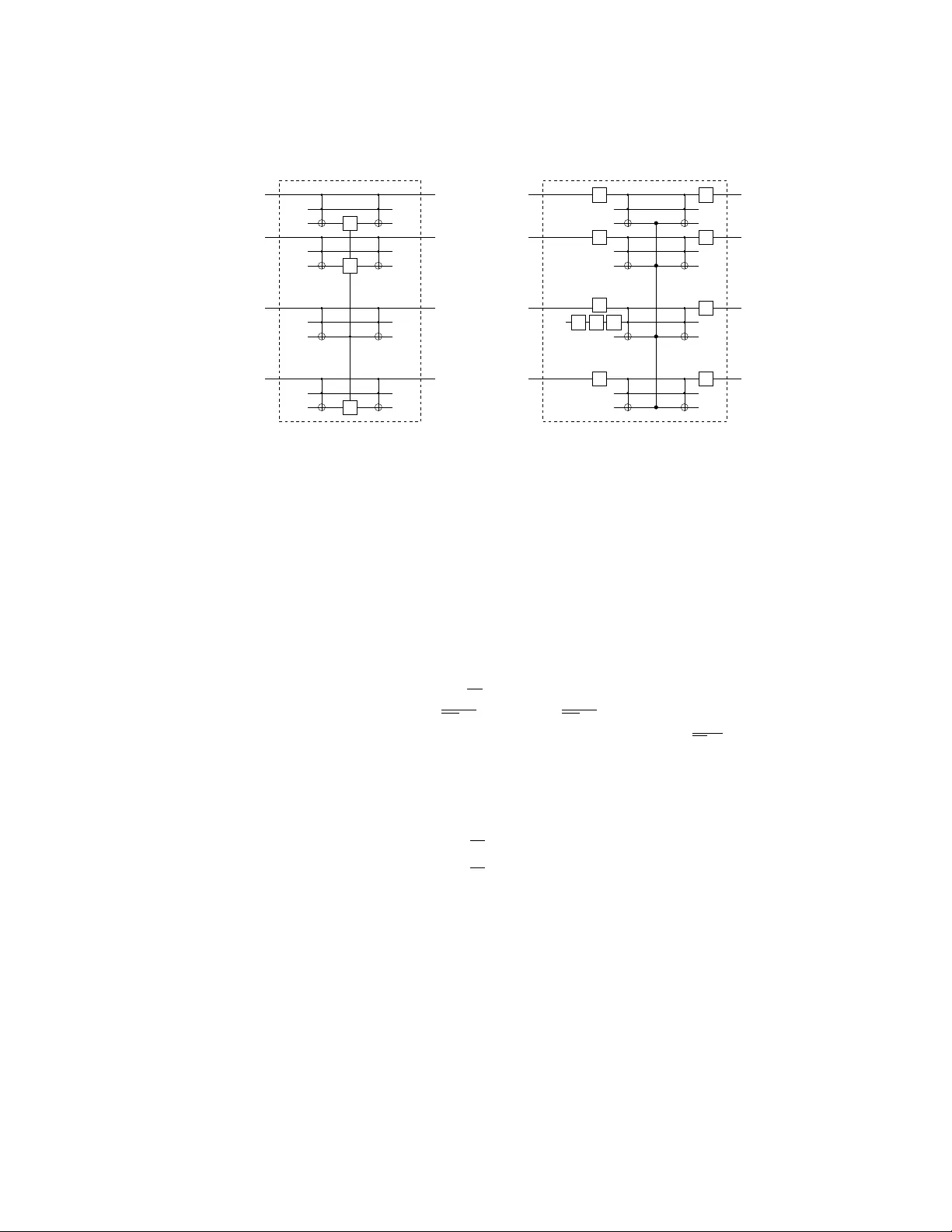

Z‑팬아웃 레이어의 시뮬레이션은 보다 복잡한 구조를 가진다. 데이터 큐비트를 n개의 블록 B₁,…,Bₙ으로 나누고, 각 블록 안에 제어 비트 c_{ij}와 보조 큐비트가 배치된다. 블록 내부 서브서킷 A_i는 두 개의 토폴리 게이트와 Z‑팬아웃 게이트를 결합해, 제어 비트가 1인 경우에만 해당 데이터 큐비트에 위상을 부여한다. 이 과정은 모든 Z‑팬아웃 게이트를 동시에 병렬 처리할 수 있게 하여 깊이 증가를 상수 수준으로 제한한다.

무한 토폴리(∧ₙX) 게이트를 포함하는 F₀에 대해서는 Z‑팬아웃 레이어 뒤에 추가적인 Z‑게이트 레이어를 삽입한다. Z‑게이트는 토폴리와 동등하게 구현 가능하므로, 기존 구조에 최소한의 변형만으로 확장할 수 있다.

복잡도 분석에서는 전체 회로가 O(n²d)개의 큐비트를 사용하고, 구성 단계가 log‑space에 의해 효율적으로 수행된다고 주장한다. 크기‑보편적(Almost‑Size‑Universal) 결과에서는 원본 회로의 크기 s에 대해 O(s·log s) 크기의 범용 회로를 만들 수 있음을 보이며, 이는 정보 이론적 하한에 근접한 최적성임을 논증한다.

마지막으로 저자들은 제한된 폭(예: {H,T,CNOT})의 게이트 집합에 대해 깊이‑보편적 회로를 구성하는 것이 현재 기술로는 어려우며, 최소 깊이가 Ω(log n)임을 보이는 간단한 논증을 제시한다. 이는 고전적인 결과와 유사하지만, 양자 경우에는 정확한 구현이 아직 남아 있는 열린 문제임을 강조한다.
