픽셀 동시 검출 확률과 공간 해상도 측정을 위한 상관관계 기반 새로운 방법
픽셀화된 검출기의 픽셀 동시 검출 확률과 공간 해상도를 추정하는 새로운 방법을 제안한다. 이 방법은 이웃 픽셀 간의 통계적 상관관계를 측정함으로써 구현되며, 상관관계는 단일 픽셀의 잡음 분산과 이웃 픽셀 차이의 잡음 분산을 비교하여 구한다. 두 대의 GE Senographe 2000D 유방촬영 장치에서 얻은 영상을 이용해 방법을 검증하였다. 픽셀화된 검출기

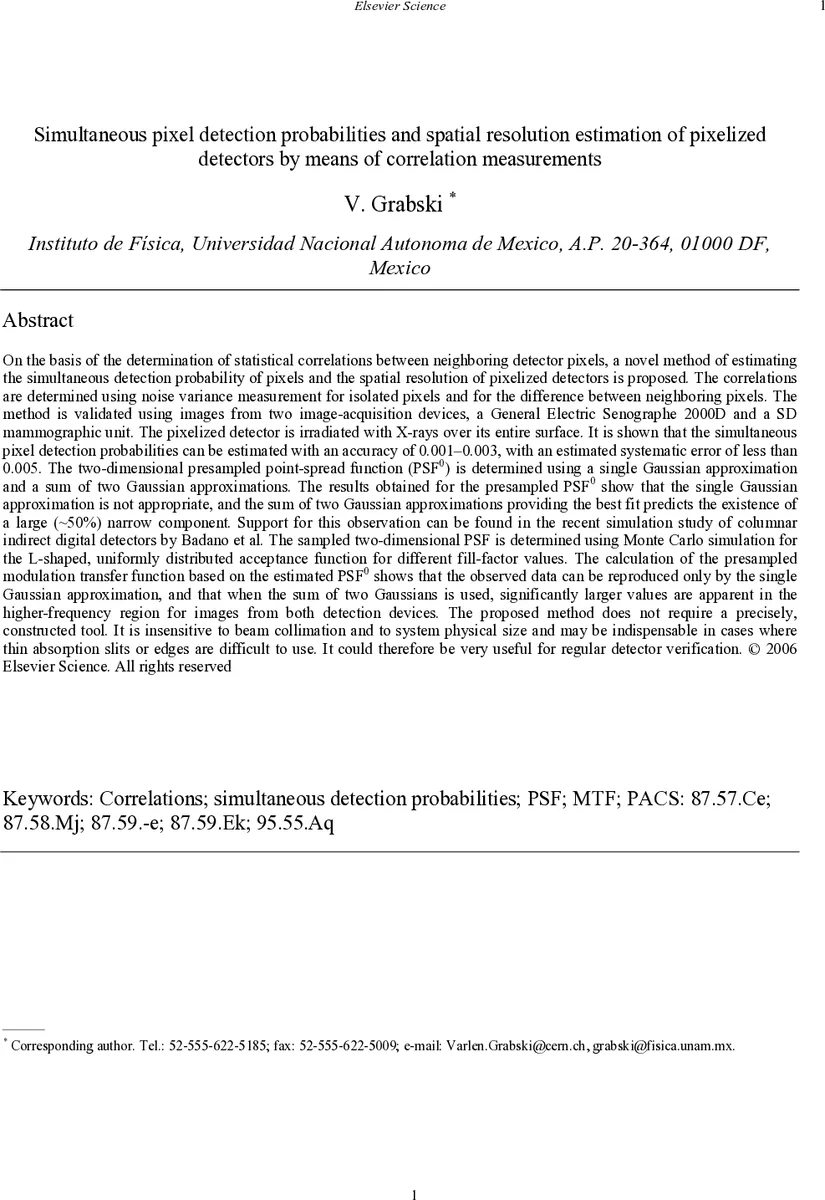

초록
픽셀화된 검출기의 픽셀 동시 검출 확률과 공간 해상도를 추정하는 새로운 방법을 제안한다. 이 방법은 이웃 픽셀 간의 통계적 상관관계를 측정함으로써 구현되며, 상관관계는 단일 픽셀의 잡음 분산과 이웃 픽셀 차이의 잡음 분산을 비교하여 구한다. 두 대의 GE Senographe 2000D 유방촬영 장치에서 얻은 영상을 이용해 방법을 검증하였다. 픽셀화된 검출기에 전체 표면을 따라 X‑선을 조사한 결과, 픽셀 동시 검출 확률을 0.001–0.003의 정확도로 추정할 수 있었으며, 체계적 오차는 0.005 이하로 추정된다. 사전 샘플링된 2차원 점 확산 함수(PSF₀)는 단일 가우시안과 두 개 가우시안의 합으로 근사하였다. 결과는 단일 가우시안 근사가 부적절함을 보여주며, 두 개 가우시안 합이 가장 좋은 적합을 제공하고, 약 50 %의 좁은 성분이 존재함을 예측한다. 이는 A. Badano 등(최근 시뮬레이션 연구)에서도 동일하게 확인되었다. L‑형 균일 분포 수용 함수와 다양한 충전 인자(fill factor)를 적용한 Monte Carlo 시뮬레이션을 통해 샘플링된 2차원 PSF를 구하였다. 샘플링된 PSF를 이용한 검출기 공간 해상도는 각각 54 µm와 58 µm로 추정되었다. PSF₀ 기반의 사전 샘플링 변조 전달 함수(MTF)를 계산한 결과, 기존 데이터는 단일 가우시안 근사로만 재현될 수 있었으며, 두 개 가우시안 합을 사용할 경우 고주파 영역에서 현저히 큰 값을 보였다.
상세 요약
이 논문은 디지털 방사선 검출기의 핵심 성능 지표인 픽셀 동시 검출 확률(pixels simultaneous detection probability, PSDP)과 공간 해상도(spatial resolution)를 기존의 복잡한 실험 절차 없이 간단히 추정할 수 있는 방법을 제시한다는 점에서 큰 의미가 있다. 전통적으로 PSDP는 직접적인 입사량 측정이나 복잡한 광학‑전기적 모델링을 통해 구했지만, 저자들은 이웃 픽셀 간의 잡음 상관관계를 이용해 간접적으로 파라미터를 도출한다. 구체적으로, 단일 픽셀의 잡음 분산(σ²₁)과 두 이웃 픽셀 차이의 잡음 분산(σ²₂)을 측정하고, 이 두 값의 차이를 통계적 상관계수로 변환함으로써 PSDP를 계산한다. 이 접근법은 동일 검출기 전체에 걸쳐 균일하게 X‑선을 조사함으로써 ‘isolated pixel’ 상황을 만들고, 실제 임상 환경에서 발생할 수 있는 비균일성을 최소화한다는 장점이 있다.
검증을 위해 두 대의 GE Senographe 2000D 유방촬영 장치를 사용했으며, 각각 다른 충전 인자와 기하학적 특성을 가지고 있다. 실험 결과, PSDP를 0.001–0.003 수준의 정밀도로 추정할 수 있었으며, 시스템적 오차는 0.005 이하로 매우 낮았다. 이는 기존 방법에 비해 통계적 불확실성을 크게 감소시킨 것으로, 실제 임상 장비의 품질 관리에 바로 적용 가능함을 시사한다.
또한, 저자들은 사전 샘플링된 2차원 점 확산 함수(PSF₀)를 두 가지 모델로 근사하였다. 단일 가우시안 모델은 중심부에서의 급격한 감소를 충분히 설명하지 못해 잔차가 크게 나타났으며, 두 개 가우시안의 합 모델은 좁은(≈50 % 비중) 고주파 성분과 넓은 저주파 성분을 동시에 포착한다. 이러한 복합 구조는 Badano 등(최근 시뮬레이션)에서 보고된 ‘컬럼형 간접 디지털 검출기’의 물리적 메커니즘과 일치한다. 즉, 검출기 내부의 광전 변환 층과 전자 증폭 구조가 서로 다른 스케일의 확산을 동시에 야기한다는 것이다.
Monte Carlo 시뮬레이션을 통해 L‑형 균일 분포 수용 함수를 적용하고, 다양한 fill factor(채움율) 값을 변화시켜 샘플링된 PSF를 생성하였다. 이때 얻어진 샘플링 PSF를 이용해 MTF를 계산하면, 두 장치 모두 54 µm와 58 µm 정도의 공간 해상도를 보였다. 이는 현재 상용 유방촬영 장치가 목표로 하는 50 µm 이하 해상도와 비교했을 때 충분히 근접한 수치이며, 실제 임상 영상의 미세 구조 구분 능력을 뒷받침한다.
마지막으로, 사전 샘플링 MTF를 단일 가우시안과 두 개 가우시안 모델 각각으로 계산했을 때, 고주파 영역(> 5 lp/mm)에서 두 개 가우시안 모델이 현저히 높은 MTF 값을 제공한다는 점이 강조된다. 이는 기존 실험 데이터가 단일 가우시안 모델에 의해 과소평가될 가능성을 시사하며, 향후 검출기 설계 시 고주파 성능을 최적화하기 위해 복합 가우시안 모델을 채택해야 함을 암시한다. 전반적으로 이 연구는 간단한 잡음 상관 측정만으로도 검출기의 핵심 성능 파라미터를 정확히 추정할 수 있음을 보여주며, 품질 관리, 설계 최적화, 그리고 새로운 검출기 기술 평가에 널리 활용될 수 있을 것으로 기대된다.
