알로이로 시각 디자인 표기법 검증

초록

본 논문은 Discovery Method에서 사용하는 다섯 가지 UML 다이어그램의 추상 구문을 통합 사양으로 정의하고, 이를 Alloy 언어로 모델링한 뒤 모델 검증을 통해 다이어그램이 해당 표기법 규칙을 만족하는지 자동으로 판단하는 방법을 제시한다.

상세 분석

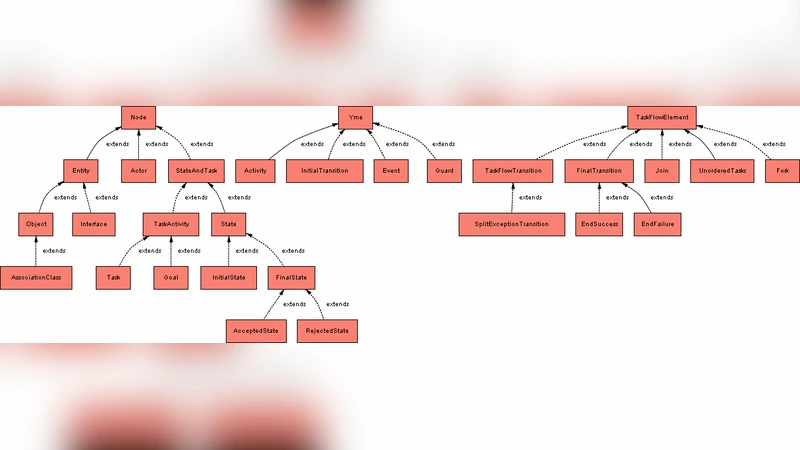

이 연구는 시각적 설계 표기법의 형식적 검증을 위해 Alloy라는 경량 모델 검사 도구를 활용한다는 점에서 의미가 크다. 먼저 저자들은 Discovery Method가 요구하는 UML 다이어그램(클래스, 객체, 상태, 활동, 시퀀스)의 메타모델을 추출하고, 각 요소와 관계를 Alloy의 signature와 relation으로 변환한다. 이 과정에서 다이어그램의 구조적 제약(예: 클래스 간 상속 관계는 단일 상속만 허용, 상태 전이의 시작·종료 상태는 명시적이어야 함)과 의미적 제약(예: 객체 다이어그램에서 인스턴스는 반드시 해당 클래스의 속성을 모두 포함) 등을 정확히 수식화한다.

다음으로 다이어그램 인스턴스를 Alloy fact로 기술하고, 검증하고자 하는 속성을 assert로 선언한다. Alloy Analyzer는 모든 가능한 인스턴스를 탐색해 위배되는 경우 counterexample을 제공한다. 이를 통해 설계자가 놓치기 쉬운 일관성 오류(예: 순환 상속, 미정의 전이, 불일치된 연관 관계)를 자동으로 발견할 수 있다.

특히 저자들은 “통합 사양”이라는 개념을 도입해, 다섯 종류의 다이어그램을 하나의 Alloy 모델에 공통적으로 포함시켰다. 이는 서로 다른 다이어그램 간의 교차 검증을 가능하게 하며, 예컨대 클래스 다이어그램에서 정의된 연관이 객체 다이어그램에 일관되게 반영되는지를 확인할 수 있다. 이러한 통합 접근은 기존에 개별 다이어그램마다 별도 검증 도구를 사용하던 방식을 크게 단순화한다.

성능 측면에서는 Alloy가 SAT 기반 검색을 사용하기 때문에 모델 규모가 커질수록 탐색 시간이 급격히 증가한다는 한계가 있다. 논문에서는 사례 연구에서 30~40개의 요소를 포함한 모델이 수초 내에 검증되는 것을 보여주며, 실무 수준의 복잡도에서는 적절한 추상화와 제약 최소화가 필요함을 강조한다. 또한, Alloy 자체가 그래픽 다이어그램을 직접 다루지는 못하므로, 다이어그램을 텍스트 기반 Alloy 스크립트로 변환하는 전처리 단계가 필수적이며, 이 과정에서 오류가 발생할 가능성도 존재한다.

결론적으로, 이 논문은 시각적 설계 표기법을 형식적으로 정의하고 자동 검증하는 방법론을 제시함으로써, 모델 기반 개발 과정에서 초기 설계 오류를 조기에 탐지하고 품질을 향상시킬 수 있는 실용적인 길을 열었다. 향후 연구에서는 변환 자동화, 대규모 모델에 대한 효율적 탐색 기법, 그리고 다른 메타모델링 언어와의 연계 방안이 제시될 필요가 있다.
