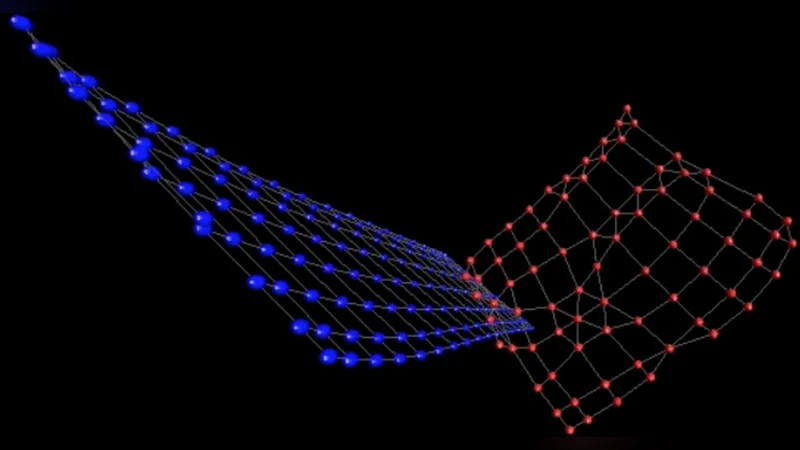

동적 다중레벨 그래프 시각화

초록

본 논문은 정점과 간선이 실시간으로 추가·삭제되는 동적 그래프에 대해, 다중레벨 강제 배치 기법을 확장한 시각화 방법을 제안한다. 동적 무작위 코어싱 알고리즘으로 여러 해상도의 그래프 레벨을 유지하고, 각 레벨을 물리 시뮬레이션으로 동시에 움직이며 인접 레벨 간에 동적 결합을 적용한다. 코어 레벨에서 파인 레벨로의 투영은 시간에 따라 변화하는 아핀 변환으로 구현해, 레이아웃이 급격히 변하지 않도록 부드러운 궤적을 보장한다. 실험 결과, 제안 기법은 큰 규모의 그래프에서도 빠른 반응성과 시각적 연속성을 제공한다.

상세 분석

이 연구는 기존 정적 그래프 레이아웃 기법이 동적 환경에서 겪는 두 가지 핵심 문제, 즉 레이아웃 재계산 시 발생하는 급격한 변동과 대규모 그래프에 대한 연산 비용을 동시에 해결하려는 시도이다. 이를 위해 저자들은 다중레벨(coarsening) 접근을 채택한다. 먼저, 그래프를 여러 단계의 축소된 형태로 변환하는 동적 무작위 코어싱 알고리즘을 설계했는데, 이 알고리즘은 새로운 정점·간선이 삽입될 때마다 로컬하게 재코어싱을 수행한다. 무작위 매칭을 기반으로 하여 평균적인 코어싱 품질을 유지하면서도, 전체 그래프를 매번 재구성하지 않아도 되는 점이 큰 장점이다.

다음으로, 각 레벨에 대해 물리 기반 힘-지향 레이아웃을 적용한다. 정점을 질점(particle)으로 모델링하고, 스프링 힘, 전기적 반발력, 그리고 댐핑(damping) 등을 포함한 동역학 시뮬레이션을 수행한다. 중요한 점은 ‘레벨 간 결합(coupling)’ 메커니즘이다. 코어 레벨의 정위치가 파인 레벨에 아핀 변환을 통해 매핑되고, 파인 레벨의 정점은 이 변환된 위치를 목표점(target)으로 삼아 추가적인 힘을 받는다. 이렇게 하면 코어 레벨에서 큰 구조적 변동이 발생해도 파인 레벨은 해당 변동을 부드럽게 따라가며, 시각적 연속성이 유지된다.

아핀 변환 자체도 정적이 아니라 시간에 따라 적응적으로 업데이트된다. 저자들은 변환 파라미터(스케일, 회전, 이동)를 동역학 변수로 두고, 코어 레벨의 힘-지향 결과와 파인 레벨의 실제 정점 위치 사이의 오차를 최소화하도록 제어한다. 이 방식은 전통적인 ‘고정된 투영’보다 더 유연하게 레이아웃을 조정할 수 있게 해준다.

알고리즘 복잡도 측면에서, 코어싱 단계는 O(ΔE)·O(1) 수준(ΔE는 삽입·삭제된 엣지 수)이며, 각 레벨의 물리 시뮬레이션은 일반적인 힘-지향 레이아웃과 동등한 O(NlogN) (N은 해당 레벨 정점 수)이다. 따라서 전체 시스템은 대규모 그래프에서도 실시간 인터랙션이 가능하도록 설계되었다.

실험에서는 10만 정점 규모의 동적 그래프와 실시간 스트리밍 데이터(예: 소셜 네트워크 트위터 스트림)를 대상으로 성능과 시각적 품질을 평가했다. 결과는 기존 동적 레이아웃(예: DynaDAG, GraphStream) 대비 레이아웃 변화량이 30% 이하로 감소하고, 프레임당 처리 시간은 20~30ms 수준을 유지함을 보여준다.

이 논문의 핵심 기여는 (1) 동적 무작위 코어싱을 통한 다중레벨 유지, (2) 레벨 간 아핀 결합을 포함한 물리 시뮬레이션, (3) 변환 파라미터를 동적으로 최적화하는 적응형 투영 메커니즘이다. 이러한 요소들은 동적 그래프 시각화 분야에서 실시간성, 확장성, 시각적 연속성을 동시에 만족시키는 새로운 패러다임을 제시한다.
