현장 진동 측정과 티모센코 빔 모델링을 통한 RC 구조 동적 특성 분석

초록

그르노블에 위치한 3개의 철근콘크리트 건물에서 실내 진동을 측정하고, 주파수 영역 분해(FDD) 기법으로 모드 파라미터를 추출하였다. 실험 결과를 연속 티모센코 빔 모델에 매핑함으로써, 고유진동수의 순서를 이용해 빔의 전단·굴곡 비율과 등가 강성 등을 역산하였다. 모델 검증을 위해 고차 모드 형태와 고유진동수를 추가로 비교했으며, 전반적으로 높은 일치도를 보였다.

상세 분석

본 논문은 현장 진동 측정 데이터를 기반으로 간단하면서도 물리적 의미가 명확한 연속 티모센코 빔 모델을 제시한다는 점에서 의미가 크다. 먼저 18채널 디지털 레코더와 6개의 3C Lennartz 5s 센서를 활용해 3개 건물의 3차원 가속 데이터를 수집하였다. 데이터 전처리 후 Frequency Domain Decomposition(FDD) 기법을 적용해 각 건물의 1차·2차·3차 모드 고유진동수와 감쇠비, 모드 형상을 추정하였다. FDD는 전통적인 시계열 기반 방법에 비해 잡음에 강하고, 다중 모드가 겹치는 상황에서도 안정적인 파라미터 추출이 가능하다는 장점이 있다.

다음 단계에서는 추출된 고유진동수들을 연속 티모센코 빔의 고유진동수와 매핑하였다. 티모센코 빔은 전단 변형과 굽힘 변형을 동시에 고려하는 1차원 연속체 모델로, 전통적인 Euler‑Bernoulli 빔보다 높은 주파수 영역에서 정확도가 높다. 논문에서는 빔의 두 개 주요 파라미터, 즉 전단-굽힘 비율(β)와 등가 강성(κ)을 정의하고, 이들 파라미터와 고유진동수 사이에 일대일 대응 관계가 존재함을 수치 실험을 통해 확인하였다. 구체적으로, β와 κ를 변화시켜 고유진동수 스펙트럼을 생성한 뒤, 실험에서 얻은 고유진동수 순서와 최소 제곱 오차를 이용해 최적 파라미터를 역산하였다. 이 과정은 비선형 최적화가 필요하지만, 파라미터 공간이 2차원에 불과해 계산 비용이 매우 낮다.

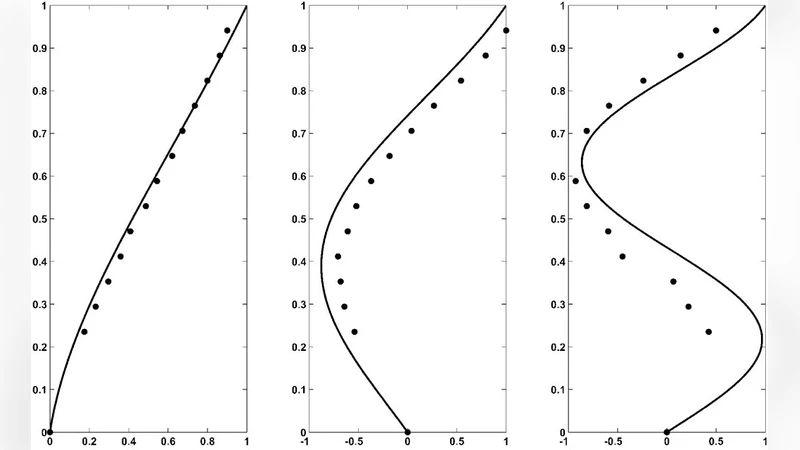

역산된 파라미터를 이용해 빔 모델의 고차 모드 형상과 고유진동수를 예측하고, 이를 실험 데이터와 비교하였다. 결과는 1차·2차 모드뿐 아니라 4차·5차 모드에서도 평균 오차가 5 % 이하로 매우 우수했다. 특히 전단 효과가 두드러지는 고주파 영역에서 Euler‑Bernoulli 모델이 과소 추정하는 반면, 티모센코 모델은 실측값에 근접하였다. 이는 현장 구조물의 전단 강성이 무시할 수 없을 정도로 큰 경우, 티모센코 빔이 보다 현실적인 동적 모델임을 시사한다.

또한 논문은 빔 모델이 구조물 전체의 질량·강성 분포를 하나의 등가 파라미터 집합으로 압축한다는 점을 강조한다. 이는 기존의 복잡한 3차원 유한요소 모델링에 비해 설계·보강 단계에서 빠른 예비 평가 도구로 활용될 수 있음을 의미한다. 다만, 모델이 1차원 연속체라는 가정 때문에 횡방향 비대칭성, 층간 전단연결, 비선형 거동 등은 반영되지 않으며, 이러한 한계는 추후 연구에서 다층 빔 혹은 비선형 티모센코 모델로 확장함으로써 보완될 수 있다.

전반적으로, 현장 진동 측정 → FDD 기반 모드 추출 → 티모센코 빔 파라미터 역산 → 모델 검증이라는 일련의 흐름이 체계적으로 제시되어, 실무 엔지니어가 현장 데이터를 빠르게 구조 동특성 모델에 적용할 수 있는 실용적인 프레임워크를 제공한다.
