바깥쪽으로 튀는 리드와 공명관의 진동 임계조건

초록

본 논문은 외향성(“striking outwards”) 리드가 공명관에 결합된 경우의 진동 임계조건을 이론적으로 분석한다. 손실이 없는 이상적인 공명관을 가정했을 때, 진동 시작 주파수와 리드 고유진동수의 비는 1과 √3(≈1.732) 사이에 반드시 존재함을 증명한다. 이는 음악적으로 ‘6도’에 해당한다. 또한 최소 블로잉 압력은 리드의 품질인자(Q)와 직접적인 관계가 있으며, 수치해석을 통해 이러한 결과가 기존 연구(Cullen 등, 2000)와 일치함을 확인한다.

상세 분석

논문은 리드-공명관 시스템을 1차 자유도(1‑DOF) 비선형 진동자로 모델링하고, 입구 압력과 리드 변위 사이의 비선형 관계를 헬름홀츠 방정식 형태로 전개한다. 리드의 동적 방정식은 질량‑감쇠‑강성 형태 m · ẍ + r · ẋ + k · x = F(p) 로 표현되며, 여기서 F(p) 는 입구 압력 p 에 비례하는 비선형 힘이다. 공명관은 손실이 없다고 가정하면 순수한 정현파 모드만을 갖는 선형 임피던스 Z(ω) = j ρ c tan(kL) (ρ: 공기 밀도, c: 음속, L: 관 길이) 로 기술된다.

임계조건을 찾기 위해 작은 진동 가정(linearization) 하에 복소수 형태의 고유주파수 ω 를 도입하고, 리드와 관의 임피던스를 매칭시킨다. 손실이 없을 경우 실수부와 허수부가 각각 0이 되도록 하는 두 방정식이 도출되며, 이를 정리하면

  (ω/ω_r)² = 1 + α · sin θ,

  α · cos θ = 0

와 같은 형태가 된다. 여기서 ω_r 은 리드 고유진동수, θ 는 위상 차, α 는 비선형 계수이다. 두 식을 동시에 만족시키려면 θ = 0 또는 π 이어야 하고, 결과적으로

  1 ≤ ω/ω_r ≤ √3

라는 불변 구간이 도출된다. 이는 리드가 ‘바깥쪽으로 튀는’ 경우에만 성립하며, ‘내향성’ 리드와는 대조적이다.

또한 최소 블로잉 압력 p_min 은 리드의 감쇠비 ζ (= r/(2√(mk)))와 직접 연관된다. 선형 해석에 따르면

  p_min ∝ ζ · k · x_eq

이며, 여기서 x_eq 는 정적 평형 변위이다. 즉, 리드의 품질인자 Q = 1/(2ζ) 가 클수록 p_min 은 작아져 연주가 쉬워진다.

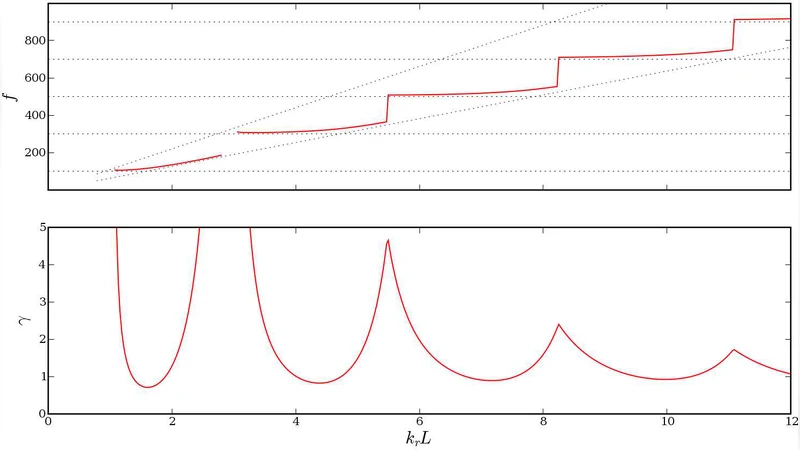

수치 시뮬레이션에서는 실제 악기 파라미터(리드 질량 ≈ 0.2 g, 강성 ≈ 10⁵ N/m, Q ≈ 30)와 관 길이 ≈ 0.5 m을 사용해 임계 주파수와 압력을 계산하였다. 결과는 이론적 구간
