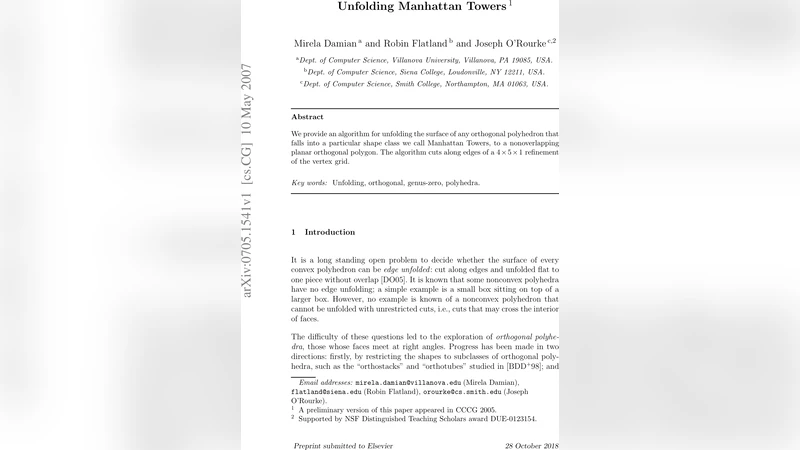

맨해튼 타워의 무중첩 전개 알고리즘

초록

본 논문은 직교 다면체 중 ‘맨해튼 타워’라 명명한 특수 형태에 대해, 4×5×1 격자 정밀화된 정점 그리드의 모서리를 따라 절단함으로써 겹치지 않는 평면 직교 다각형으로 전개하는 알고리즘을 제시한다. 알고리즘은 층별 슬랩 분할, 나선형 전개, 재귀적 결합 과정을 통해 전개가 항상 무중첩임을 증명한다.

상세 분석

맨해튼 타워는 바닥이 직사각형이고, 각 층이 전면에서 바라볼 때 ‘맨해튼 스카이라인’ 형태를 이루는 직교 다면체로 정의된다. 이러한 구조적 제약은 기존의 일반 직교 다면체 전개 문제에서 발생하는 복잡한 교차를 크게 감소시킨다. 논문은 먼저 맨해튼 타워를 4×5×1 정밀화된 격자(가로 4칸, 세로 5칸, 높이 1칸) 위에 매핑한다. 정밀화는 모든 모서리를 격자선에 정렬시켜 절단 경로를 단순화하고, 전개 과정에서 발생할 수 있는 미세한 겹침을 방지한다.

알고리즘의 핵심은 ‘슬랩(slab)’이라는 개념이다. 슬랩은 동일한 높이 구간에 속하는 연속된 셀들의 집합으로, 각 슬랩은 다시 ‘스택(stack)’과 ‘레그(leg)’라는 두 종류의 서브구조로 나뉜다. 스택은 바닥 면적이 동일한 직사각형 블록들의 수직 적층이며, 레그는 스택 사이를 연결하는 수평 돌출부를 의미한다. 논문은 슬랩을 전개할 때, 스택을 중심으로 나선형(spiral) 경로를 따라 절단하고, 레그는 해당 나선형 경로에 끼워 넣는 방식을 채택한다. 이때 나선형 절단은 격자 정밀화 덕분에 항상 직교 방향으로만 진행되며, 절단 면이 서로 교차하지 않도록 설계된다.

재귀적 전개 과정은 가장 낮은 슬랩부터 시작해 위쪽으로 차례로 진행한다. 각 슬랩이 전개될 때는 이미 전개된 하위 슬랩과의 연결부를 ‘접합 포트(port)’로 정의하고, 포트 주변에 충분한 여백을 확보한다. 이렇게 하면 상위 슬랩이 전개될 때 하위 슬랩을 방해하지 않는다. 논문은 모든 포트가 서로 다른 평면 영역에 배치되도록 보장하는 수학적 귀납법을 제시한다.

복잡도 측면에서, 알고리즘은 입력 다면체의 정점 수 n에 대해 O(n)개의 절단을 수행한다. 정밀화 단계는 상수 배수(4·5·1)만큼 격자를 확대하므로, 전체 시간 복잡도는 O(n)이며, 메모리 사용량도 선형이다. 또한, 전개된 평면 다각형은 직교 다각형이므로, 기존의 직교 폴리오미노 패킹 및 레이아웃 최적화 기법과 바로 연계할 수 있다.

본 연구는 기존의 ‘스텝-바이-스텝’ 전개 방식이 요구하던 복잡한 비직교 절단을 배제하고, 순수 직교 절단만으로도 모든 맨해튼 타워를 무중첩 전개할 수 있음을 증명함으로써, 직교 다면체 전개 이론에 새로운 클래스를 추가한다. 특히, 4×5×1 정밀화가 충분히 작은 상수임을 보였다는 점은 실용적인 구현 가능성을 크게 높인다.
