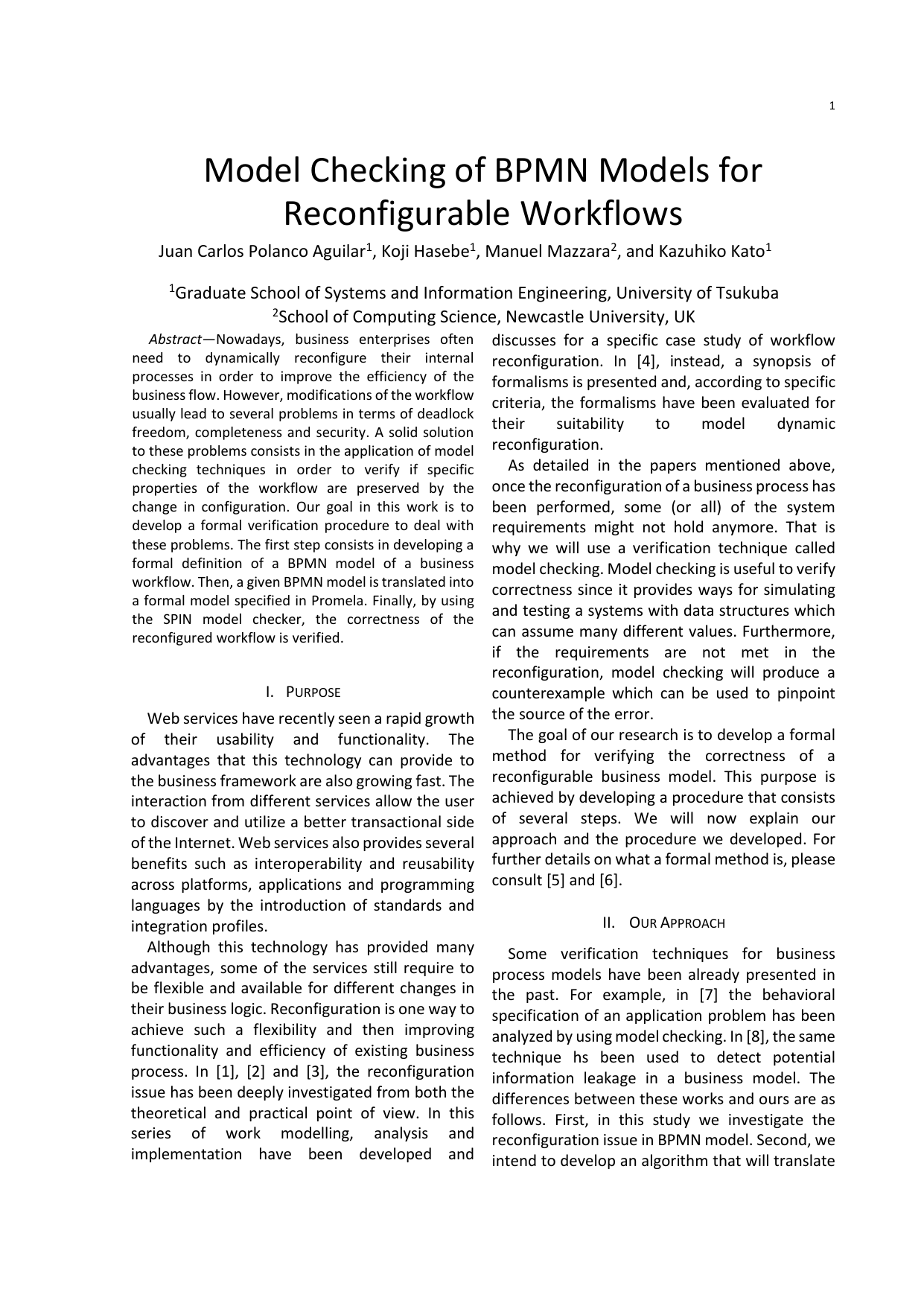

Title: Model Checking of BPMN Models for Reconfigurable Workflows
ArXiv ID: 1607.00478
발행일: 2016-07-05
저자: Juan Carlos Polanco Aguilar, Koji Hasebe, Manuel Mazzara, and Kazuhiko Kato
📝 초록 (Abstract)
:
본 논문은 비즈니스 프로세스를 동적으로 재구성하여 효율성을 향상시키는 데 중점을 두고, 이 과정에서 발생할 수 있는 문제들(데드락 자유도, 완전성 및 보안)을 해결하기 위한 모델 검증 방법을 제시한다. 이를 위해 BPMN(Business Process Model and Notation) 모델을 프로메라(Promela)로 변환하고, SPIN 모델 체커를 활용하여 재구성된 워크플로우의 올바름을 확인하는 절차를 개발하였다.
💡 논문 핵심 해설 (Deep Analysis)
:
본 논문은 비즈니스 프로세스의 동적 재구성을 위한 모델 검증 방법에 대해 심도 있게 분석하고 있다. 기업들은 효율성 향상을 위해 내부 프로세스를 재구성해야 하는 상황이 많아졌으며, 이 과정에서 데드락 자유도, 완전성 및 보안과 같은 문제들이 발생할 수 있다. 이러한 문제들을 해결하기 위한 방법으로 모델 검증 기법을 활용하고 있으며, 본 논문은 이를 구체화한 절차를 제시한다.
논문의 핵심 내용은 BPMN(Business Process Model and Notation) 모델을 프로메라(Promela)로 변환하는 과정과 SPIN(Spinning Wheel) 모델 체커를 활용하여 재구성된 워크플로우의 올바름을 검증하는 절차에 있다. BPMN은 비즈니스 프로세스를 시각적으로 표현하고 분석하기 위한 표준 언어이며, 프로메라는 병렬 및 분산 시스템의 동작을 모델링하고 검증하기 위한 언어이다.
논문에서 제시된 절차는 다음과 같다:
원본 BPMN 구성: 비즈니스 프로세스를 BPMN 다이어그램으로 정의한다.
재구성: 원래 BPMN 모델을 재구성하여 새로운 BPMN 모델을 생성한다.
공식 사양 작성: 새로운 BPMN 모델은 공식 사양에 의해 설명되어야 하며, 이는 프로메라 모델로 자동 번역될 필수 요소를 보여준다.
프로메라 모델 생성: 공식 사양을 기반으로 프로메라 모델을 생성한다.
시스템 요구사항 표현: 시스템 요구사항은 LTL(Linear Temporal Logic) 수식으로 표현된다.
SPIN 모델 체크 도구 활용: SPIN 모델 체커를 사용하여 프로메라 모델과 시스템 요구사항을 검증한다.
검증 결과 분석: 검증 후, 모델의 유효성을 나타내는 결과가 출력되며, 만약 속성이 유효하지 않다면 반례를 제공하여 수정이 가능하다.
본 논문은 재구성 가능한 비즈니스 프로세스의 정확성을 보장하기 위한 체계적인 방법을 제시하고 있다. 이는 기존 연구에서 제안된 모델 검증 기법들을 확장하고, BPMN과 프로메라 간의 번역 절차를 자동화하여 재구성된 워크플로우가 올바르게 작동하는지 확인할 수 있도록 한다. 또한, 데드락 자유도, 보안성 및 완전성 등 다양한 시스템 요구사항을 검증할 수 있는 유연성을 제공한다.
향후 연구에서는 이 절차를 완전히 자동화하고 사용자 인터페이스(GUI)를 추가하여 더 쉽게 접근할 수 있도록 개선할 계획이다. 이러한 방법론은 비즈니스 프로세스의 효율성과 안정성을 향상시키는 데 중요한 역할을 할 것으로 기대된다.
본 논문은 재구성 가능한 워크플로우를 위한 모델 검증 방법에 대한 체계적인 접근 방식을 제시하고 있으며, 이를 통해 비즈니스 프로세스의 효율성을 향상시키고 안정성을 보장할 수 있는 중요한 기반을 마련한다.
📄 논문 본문 발췌 (Excerpt)
## 재구성 가능한 워크플로우를 위한 BPMN 모델 검증
요약: 오늘날 기업은 비즈니스 흐름의 효율성을 향상시키기 위해 내부 프로세스를 동적으로 재구성해야 하는 경우가 많습니다. 그러나 워크플로우의 변경은 데드락 자유도, 완전성 및 보안과 관련된 여러 문제를 야기할 수 있습니다. 이러한 문제에 대한 확실한 해결책은 모델 검증 기법을 적용하여 특정 워크플로우 속성이 재구성된 후에도 유지되는지 확인하는 것입니다. 본 연구의 목표는 이러한 문제를 해결하기 위한 공식적인 검증 절차를 개발하는 것입니다. 이를 위해 먼저 BPMN(Business Process Model and Notation)을 이용한 비즈니스 워크플로우의 공식적인 정의를 수립합니다. 그 다음, 주어진 BPMN 모델을 프로메라(Promela)로 변환한 후, SPIN 모델 체커를 사용하여 재구성된 워크플로우가 올바르게 작동하는지 검증합니다.
I. 목적: 웹 서비스는 최근 사용성과 기능성 측면에서 급속한 성장을 보여주고 있습니다. 이러한 기술이 비즈니스 프레임워크에 제공하는 이점도 빠르게 증가하고 있습니다. 다양한 서비스 간의 상호작용은 사용자가 인터넷의 더 나은 트랜잭셔널 측면을 발견하고 활용할 수 있도록 합니다. 웹 서비스는 또한 플랫폼, 애플리케이션 및 프로그래밍 언어 간 상호운용성과 재사용성을 제공함으로써 표준과 통합 프로파일을 도입합니다.
비록 이러한 기술이 많은 이점을 제공하지만, 일부 서비스는 여전히 비즈니스 논리의 다양한 변경에 유연하고 적응 가능해야 합니다. 재구성은 이러한 유연성을 달성하는 한 가지 방법이며, 이를 통해 기존 비즈니스 프로세스의 기능성과 효율성을 향상시킬 수 있습니다. [1], [2] 및 [3]에서는 재구성 문제에 대해 이론적 및 실용적인 관점에서 심층적으로 조사되었습니다. 이 연구 시리즈에서는 특정 워크플로우 재구성 사례 연구를 모델링, 분석 및 구현하는 데 중점을 두었습니다. [4]에서는 다양한 공식주의를 요약하고 특정 기준에 따라 동적 재구성에 적합한지 평가했습니다.
위에서 언급된 논문들에 따르면, 비즈니스 프로세스의 재구성이 수행되면 시스템 요구사항 중 일부는(또는 모두) 더 이상 유효하지 않을 수 있습니다. 따라서 모델 검증 기법을 활용하여 올바름을 확인하고자 합니다. 모델 검증은 시뮬레이션 및 테스트를 통해 시스템을 데이터 구조가 다양한 값을 가질 수 있는 방식으로 검증하는 데 유용합니다. 또한 요구사항이 충족되지 않는 경우, 모델 검증은 오류의 원인을 파악할 수 있는 반례를 생성합니다.
본 연구의 목표는 재구성 가능한 비즈니스 모델의 올바름을 확인하기 위한 공식적인 방법을 개발하는 것입니다. 이를 달성하기 위해 여러 단계로 구성된 절차를 수립했습니다. 다음 섹션에서는 접근 방식과 개발된 절차에 대해 설명하겠습니다. 자세한 내용은 [5] 및 [6]을 참조하십시오.
II. 접근 방식: 비즈니스 프로세스 모델 검증 기법은 과거에 몇 가지 사례가 제시되었습니다. 예를 들어, [7]에서는 모델 검증을 통해 애플리케이션 문제의 행동 사양을 분석했습니다. [8]에서는 동일한 기술을 사용하여 비즈니스 모델에서 잠재적인 정보 유출을 감지했습니다. 이러한 연구와 본 연구의 차이점은 다음과 같습니다. 첫째, 본 연구는 BPMN 모델에서의 재구성 문제를 조사합니다. 둘째, 우리는 재구성을 위한 알고리즘을 개발하여 BPMN 모델을 프로메라로 변환하고, 이를 통해 모델 검증을 수행할 수 있도록 합니다.
BPMN 모델의 재구성 및 검증 절차: 프로메라(Promela) 모델을 중심으로
본 연구에서는 BPMN(Business Process Model and Notation) 모델을 프로메라(Promela) 모델로 변환하고, 모델 체크 도구를 활용하여 재구성된 모델의 속성이 유효한지 검증하는 절차를 제시합니다. 이를 위해 BPMN 모델의 공식 사양을 중간 언어로서 도입합니다. 그림 1은 본 검증 절차의 개요를 요약합니다.
그림 1. 검증 절차
절차는 다음과 같이 진행됩니다:
원본(구) BPMN 구성: 사업 프로세스를 BPMN 다이어그램으로 정의한 원본 구성을 시작점으로 삼습니다.
재구성: 재구성 개념을 도입하여 새로운 BPMN 모델(재구성된 모델)로 변환합니다.
공식 사양 작성: 새로운 BPMN 모델은 공식 사양에 의해 설명되어야 합니다. 이 사양은 자동 번역 절차를 통해 프로메라 모델로 생성될 필수 요소를 보여줍니다.
프로메라 모델 생성: 공식 사양을 기반으로 자동 번역 알고리즘이 프로메라 모델을 생성합니다.
시스템 요구사항 표현: LTL(Linear Temporal Logic) 수식으로 시스템 요구사항을 표현합니다.
SPIN 모델 체크 도구 활용: SPIN 모델 체크 도구를 사용하여 프로메라 모델과 시스템 요구사항 중 하나를 입력으로 하여 검증을 수행합니다. 다른 하나는 데드락 자유성, 보안성, 도달 가능성과 같은 시스템 요구사항입니다.
검증 결과 분석: SPIN 모델 체커는 검증 후 모델의 유효성을 나타내는 결과를 출력합니다. 만약 속성이 유효하다면 재구성된 BPMN 모델이 시스템 요구사항을 충족한다는 의미입니다. 그렇지 않다면, SPIN은 요구사항 미충족 지점을 가리키는 반례를 제공하며, 이를 바탕으로 모델을 수정하여 요구사항을 만족시키는 작업을 진행합니다.
