Dynamic mode decomposition as an analysis tool for time-dependent partial differential equations

📝 Abstract

The time-dependent fields obtained by solving partial differential equations in two and more dimensions quickly overwhelm the analytical capabilities of the human brain. A meaningful insight into the temporal behaviour can be obtained by using scalar reductions, which, however, come with a loss of spatial detail. Dynamic Mode Decomposition is a data-driven analysis method that solves this problem by identifying oscillating spatial structures and their corresponding frequencies. This paper presents the algorithm and provides a physical interpretation of the results by applying the decomposition method to a series of increasingly complex examples.

💡 Analysis

The time-dependent fields obtained by solving partial differential equations in two and more dimensions quickly overwhelm the analytical capabilities of the human brain. A meaningful insight into the temporal behaviour can be obtained by using scalar reductions, which, however, come with a loss of spatial detail. Dynamic Mode Decomposition is a data-driven analysis method that solves this problem by identifying oscillating spatial structures and their corresponding frequencies. This paper presents the algorithm and provides a physical interpretation of the results by applying the decomposition method to a series of increasingly complex examples.

📄 Content

두 차원 이상에서 편미분 방정식을 풀어 얻어지는 시간‑의존적인 장(field)은 그 복잡성 때문에 인간의 직관적·분석적 사고 능력을 금세 초과한다. 특히 다변수·다중 스케일 현상이 동시에 존재하는 경우, 각 변수 간의 비선형 결합과 경계 조건에 따른 복합적인 파동 전파·감쇠 현상이 발생하여, 수식 자체는 명확히 정의되었음에도 불구하고 그 해의 시간적 변화를 머리로 직접 추적하거나 손으로 계산하기가 사실상 불가능에 가깝다. 이러한 상황에서 연구자들은 종종 “스칼라 감소(scalar reduction)”라는 방법을 사용한다. 스칼라 감소는 고차원 시스템을 하나 혹은 소수의 스칼라 변수로 축소함으로써 전체적인 시간 거동에 대한 의미 있는 통찰을 얻고자 하는 접근법이다. 예를 들어, 전체 흐름장을 평균값이나 에너지 스펙트럼과 같은 단일 스칼라 양으로 대체하면, 시간에 따라 어떻게 변하는지에 대한 전반적인 추세를 파악할 수 있다. 그러나 이 과정에서 공간적인 세부 구조—예를 들어, 특정 위치에서의 국부적인 진동 모드, 파동 전선의 형태, 혹은 국소적인 불안정성—가 손실된다. 따라서 스칼라 감소만으로는 복잡한 현상의 근본 원인이나 메커니즘을 완전히 밝히기에 부족하다.

이러한 한계를 극복하기 위해 최근에 각광받고 있는 방법이 바로 “동적 모드 분해(Dynamic Mode Decomposition, DMD)”이다. DMD는 순수히 데이터‑드리븐(data‑driven) 방식으로, 시간에 따라 측정되거나 시뮬레이션된 다차원 데이터 집합을 입력으로 받아, 그 안에 내재된 진동하는 공간 구조와 각각에 대응하는 고유 주파수(또는 성장·감쇠율)를 자동으로 식별한다. 구체적으로는 연속된 스냅샷(snapshot) 간의 선형 사상(linear map)을 최소 제곱법으로 근사하고, 그 사상의 고유값·고유벡터를 계산함으로써 “동적 모드(dynamic mode)”와 “동적 스펙트럼(dynamic spectrum)”을 도출한다. 이렇게 얻어진 모드들은 원래의 고차원 시스템을 몇 개의 저차원 모드들의 선형 결합으로 재구성할 수 있게 해 주며, 각 모드가 어떤 주파수와 성장/감쇠 특성을 갖는지를 명확히 보여준다. 결과적으로 DMD는 공간적 세부 정보를 유지하면서도 시간적 거동을 직관적으로 파악할 수 있게 해 주는 강력한 도구가 된다.

본 논문에서는 위에서 소개한 DMD 알고리즘의 구체적인 구현 절차를 단계별로 상세히 제시한다. 먼저 데이터 전처리 단계에서 스냅샷 행렬을 어떻게 구성하고, 차원 축소를 위해 고유값 분해 혹은 특이값 분해(SVD)를 적용하는지에 대한 수학적 배경을 설명한다. 이어서 선형 사상 행렬을 어떻게 추정하고, 그 고유값·고유벡터를 통해 동적 모드를 어떻게 계산하는지를 순서도와 함께 제시한다. 마지막으로 계산된 모드와 고유값을 이용해 원래의 시간 흐름을 어떻게 재구성하고, 각 모드가 물리적으로 어떤 의미를 갖는지 해석하는 방법을 논한다.

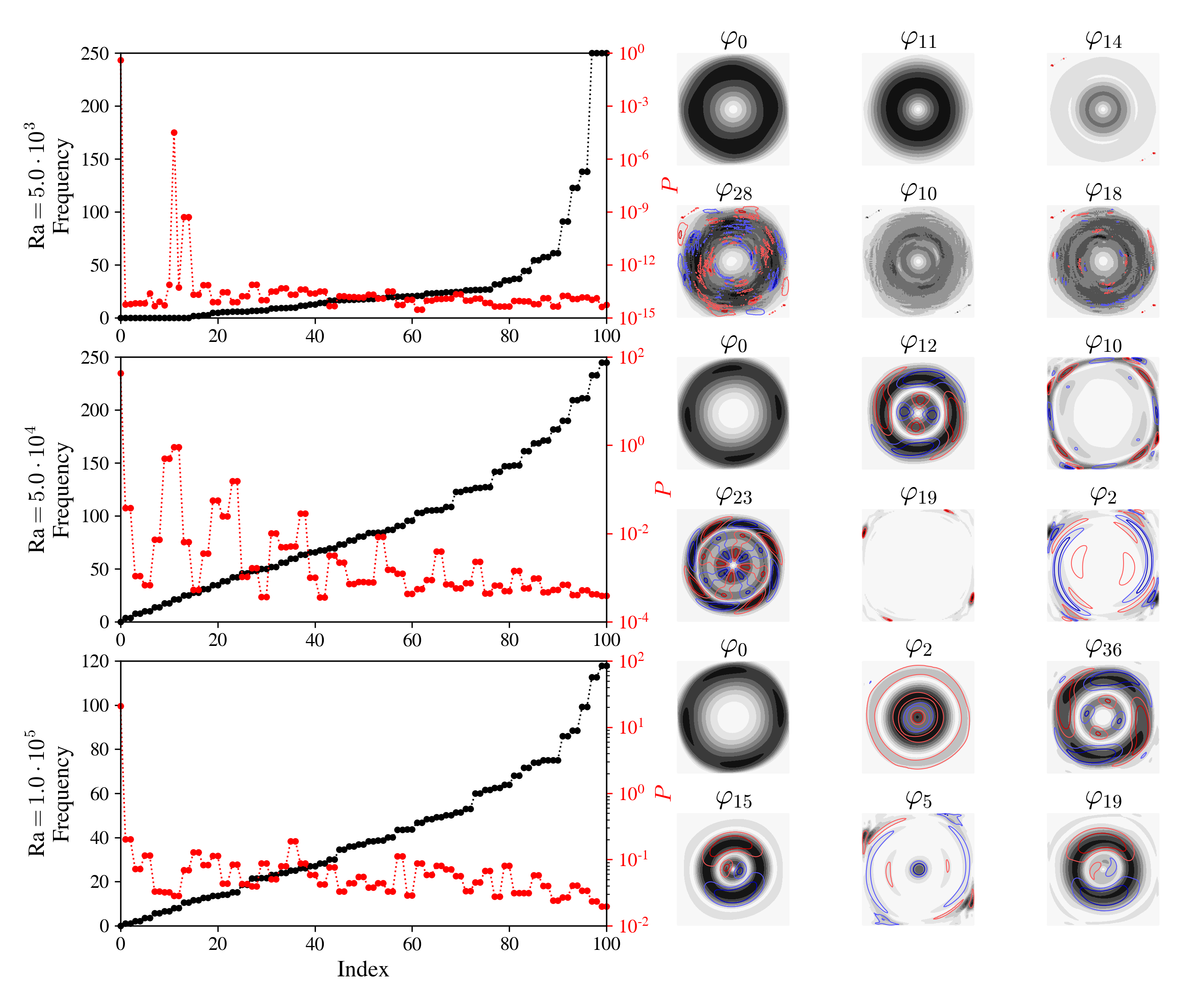

알고리즘 설명에 이어, 논문은 점진적으로 복잡도가 증가하는 일련의 사례들을 통해 DMD의 적용 가능성과 물리적 해석 방법을 실증한다. 첫 번째 사례는 1차원 선형 대류‑확산 방정식에 대한 간단한 시뮬레이션 결과를 사용한다. 여기서는 단일 주파수를 갖는 정현파 모드가 명확히 추출되며, 이 모드가 전파 속도와 확산 계수를 어떻게 반영하는지를 수식적으로 확인한다. 두 번째 사례는 2차원 비선형 나비‑워터스(‘Navier‑Stokes’) 흐름을 대상으로 한다. 이 경우 여러 개의 복합 모드가 동시에 존재하고, 각각이 와류(vortex) 생성·소멸, 전단층(shear layer) 형성, 그리고 에너지 전이 과정과 연관된 고유 주파수를 나타낸다. 세 번째 사례는 실제 실험에서 얻은 유동 시각화 영상(Particle Image Velocimetry, PIV) 데이터를 이용한다. 여기서는 잡음이 포함된 실제 데이터에서도 DMD가 강인하게 주요 모드를 추출하고, 관측된 불안정 현상의 성장률을 정량적으로 평가함을 보여준다. 각 사례마다 추출된 모드와 고유값을 물리적 현상—예를 들어, 파동의 전파 방향, 와류의 회전 속도, 혹은 시스템의 임계점 근처에서 나타나는 선형 불안정성—과 직접 연결시켜 해석함으로써, DMD가 단순히 수학적 도구를 넘어 실제 물리 현상을 직관적으로 이해하는 데 어떻게 기여할 수 있는지를 입증한다.

요약하면, 본 논문은 (1) 고차원 편미분 방정식으로부터 얻어지는 시간‑의존적 장이 인간의 분석 능력을 초과하는 문제점을 지적하고, (2) 스칼라 감소가 공간 정보를 손실한다는 한계를 명시하며, (3) 데이터‑드리븐 방식인 동적 모드 분해가 이러한 한계를 어떻게 극복하는지 이론적·실험적 근거를 들어 설명하고, (4) 구체적인 알고리즘 절차와 물리적 해석 방법을 제시함으로써, 복잡한 다차원 시스템의 시간적·공간적 거동을 이해하고 예측하는 새로운 패러다임을 제공한다는 점을 강조한다.
