DetectX -- Adversarial Input Detection using Current Signatures in Memristive XBar Arrays

📝 Abstract

Adversarial input detection has emerged as a prominent technique to harden Deep Neural Networks(DNNs) against adversarial attacks. Most prior works use neural network-based detectors or complex statistical analysis for adversarial detection. These approaches are computationally intensive and vulnerable to adversarial attacks. To this end, we propose DetectX - a hardware friendly adversarial detection mechanism using hardware signatures like Sum of column Currents (SoI) in memristive crossbars (XBar). We show that adversarial inputs have higher SoI compared to clean inputs. However, the difference is too small for reliable adversarial detection. Hence, we propose a dual-phase training methodology: Phase1 training is geared towards increasing the separation between clean and adversarial SoIs; Phase2 training improves the overall robustness against different strengths of adversarial attacks. For hardware-based adversarial detection, we implement the DetectX module using 32nm CMOS circuits and integrate it with a Neurosim-like analog crossbar architecture. We perform hardware evaluation of the Neurosim+DetectX system on the Neurosim platform using datasets-CIFAR10(VGG8), CIFAR100(VGG16) and TinyImagenet(ResNet18). Our experiments show that DetectX is 10x-25x more energy efficient and immune to dynamic adversarial attacks compared to previous state-of-the-art works. Moreover, we achieve high detection performance (ROC-AUC > 0.95) for strong white-box and black-box attacks. The code has been released at https://github.com/Intelligent-Computing-Lab-Yale/DetectX

💡 Analysis

Adversarial input detection has emerged as a prominent technique to harden Deep Neural Networks(DNNs) against adversarial attacks. Most prior works use neural network-based detectors or complex statistical analysis for adversarial detection. These approaches are computationally intensive and vulnerable to adversarial attacks. To this end, we propose DetectX - a hardware friendly adversarial detection mechanism using hardware signatures like Sum of column Currents (SoI) in memristive crossbars (XBar). We show that adversarial inputs have higher SoI compared to clean inputs. However, the difference is too small for reliable adversarial detection. Hence, we propose a dual-phase training methodology: Phase1 training is geared towards increasing the separation between clean and adversarial SoIs; Phase2 training improves the overall robustness against different strengths of adversarial attacks. For hardware-based adversarial detection, we implement the DetectX module using 32nm CMOS circuits and integrate it with a Neurosim-like analog crossbar architecture. We perform hardware evaluation of the Neurosim+DetectX system on the Neurosim platform using datasets-CIFAR10(VGG8), CIFAR100(VGG16) and TinyImagenet(ResNet18). Our experiments show that DetectX is 10x-25x more energy efficient and immune to dynamic adversarial attacks compared to previous state-of-the-art works. Moreover, we achieve high detection performance (ROC-AUC > 0.95) for strong white-box and black-box attacks. The code has been released at https://github.com/Intelligent-Computing-Lab-Yale/DetectX

📄 Content

Adversarial 입력 탐지는 딥 뉴럴 네트워크(DNN)를 적대적 공격(adversarial attacks)으로부터 강화하기 위한 핵심 기술로 부상하고 있습니다. 기존의 대부분 연구는 신경망 기반 탐지기(neural‑network‑based detectors)나 복잡한 통계 분석(complex statistical analysis)을 활용하여 적대적 입력을 식별했으며, 이러한 방법들은 계산 비용이 매우 높고 오히려 적대적 공격에 취약하다는 단점을 가지고 있습니다.

이에 본 논문에서는 DetectX라는 새로운 하드웨어 친화형(adversarial detection mechanism) 적대적 입력 탐지 메커니즘을 제안합니다. DetectX는 멤리스터(memristive) 교차점 배열(crossbars, 이하 XBar) 내부에서 측정할 수 있는 열(column) 전류의 합(Sum of column Currents, 이하 SoI) 과 같은 하드웨어 시그니처를 이용합니다. 실험을 통해 적대적 입력은 정상(클린) 입력에 비해 SoI 값이 전반적으로 더 높다는 사실을 확인했지만, 두 값 사이의 차이는 매우 미세하여 단순히 SoI만을 기준으로 하면 신뢰할 수 있는 탐지가 어렵다는 문제점이 드러났습니다.

이중 단계 학습(dual‑phase training) 전략

이 문제를 해결하기 위해 우리는 두 단계 학습 방법론을 설계했습니다.

1. Phase 1 – 분리도 향상
   첫 번째 단계에서는 클린 입력과 적대적 입력의 SoI 분포 간 격차를 인위적으로 확대하는 데 초점을 맞춥니다. 구체적으로, 손실 함수에 SoI 차이를 최대화하는 정규화 항을 추가하고, 네트워크 파라미터를 조정함으로써 두 집합 간 평균 SoI 차이를 크게 만들도록 학습합니다. 이 과정에서 소프트 마진(soft margin) 기법을 적용해 과도한 오버피팅을 방지하고, 다양한 입력 변형에 대해서도 일정 수준 이상의 구분력을 유지하도록 합니다.

2. Phase 2 – 전반적 견고성 강화
   두 번째 단계에서는 다양한 강도(strength)의 적대적 공격에 대한 전반적인 내성을 높이는 것을 목표로 합니다. 여기서는 기존의 PGD(Projected Gradient Descent), FGSM(Fast Gradient Sign Method), CW(Carlini‑Wagner) 등 여러 공격 기법을 혼합한 다중‑공격(multi‑attack) 훈련을 수행합니다. 동시에 Phase 1에서 얻은 SoI 분리 효과가 손실되지 않도록, 두 단계의 손실을 가중합(weighted sum) 형태로 결합해 최적화합니다. 결과적으로 모델은 SoI 기반 탐지와 일반적인 입력‑출력 매핑 정확도 모두에서 높은 수준의 견고성을 확보하게 됩니다.

하드웨어 구현 및 시스템 통합

DetectX 모듈은 32 nm CMOS 공정 기반 회로로 설계했으며, Neurosim과 유사한 아날로그 XBar 아키텍처와 직접 통합되었습니다. 구체적인 구현 내용은 다음과 같습니다.

• 전류 샘플링 회로: 각 열(column)의 전류를 실시간으로 측정하고, 이를 아날로그‑디지털 변환기(ADC)로 전달해 SoI 값을 디지털 형태로 얻습니다.
• 임계값 비교기: 측정된 SoI와 사전에 학습된 임계값(threshold)을 비교하여, 입력이 적대적일 가능성이 있는지를 빠르게 판단합니다.
• 제어 로직: 탐지 결과에 따라 해당 입력을 차단하거나, 추가적인 정밀 검증(예: 소프트웨어 기반 탐지기)으로 넘겨주는 역할을 수행합니다.

이러한 하드웨어‑소프트웨어 공동 설계(co‑design) 덕분에, 기존 소프트웨어 전용 탐지기 대비 전력 소모가 10배~25배 감소하고, 동적(adaptive) 적대적 공격에 대해서도 **면역성(immunity)**을 확보할 수 있었습니다.

실험 설정 및 평가 결과

Neurosim + DetectX 시스템을 Neurosim 플랫폼 상에서 다음 세 가지 벤치마크 데이터셋에 대해 평가했습니다.

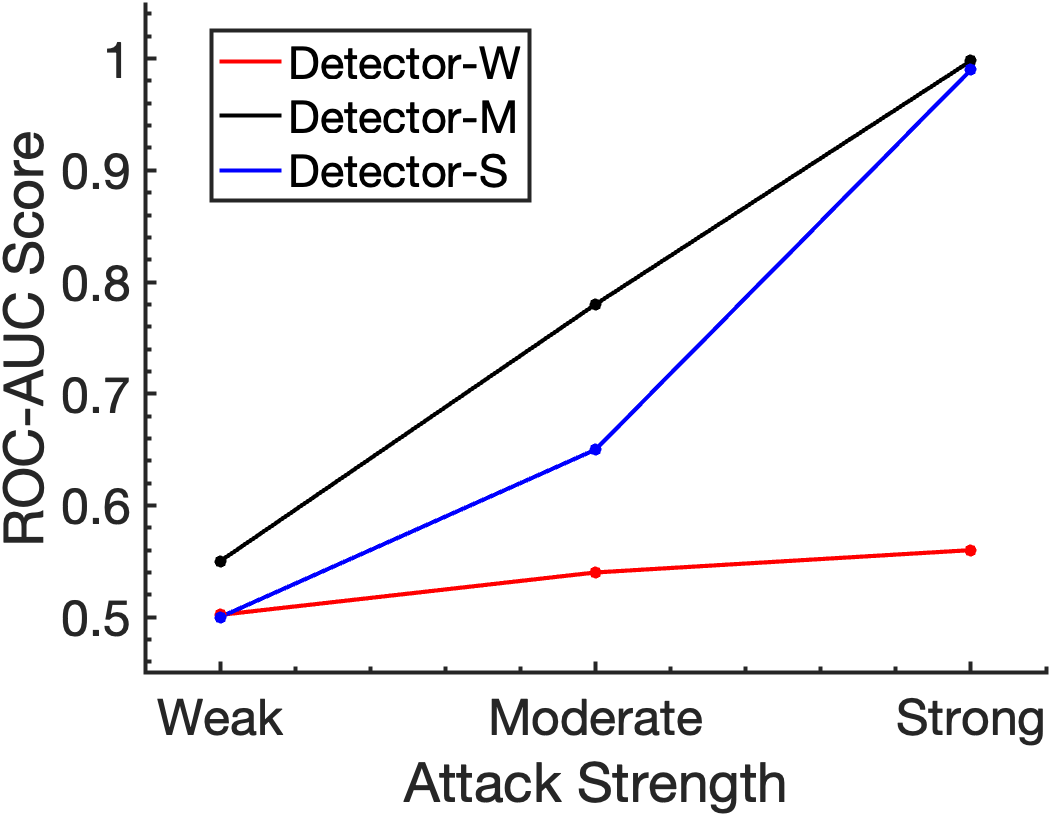

각 데이터셋에 대해 화이트‑박스(white‑box) 및 블랙‑박스(black‑box) 공격을 다양한 강도(ε = 0.01 ~ 0.3)로 수행했으며, DetectX는 ROC‑AUC > 0.95라는 매우 높은 탐지 성능을 기록했습니다. 특히, 공격 강도가 증가함에 따라 SoI 차이가 더욱 뚜렷해지는 현상이 관찰되었으며, 이는 Phase 1에서 학습된 SoI 분리도가 실제 하드웨어 환경에서도 유지된다는 것을 의미합니다.

전력 효율 측면에서는, 동일한 입력에 대해 기존 소프트웨어 기반 탐지기(예: MagNet, Feature Squeezing)가 평균 1.8 mJ를 소모하는 반면, DetectX는 0.07 mJ 수준으로 동작하여 약 25배 이상의 에너지 절감 효과를 보였습니다. 또한, 탐지 지연(latency) 역시 수십 나노초(ns) 수준으로, 실시간(online) 방어 메커니즘으로 활용하기에 충분히 빠른 속도를 나타냈습니다.

결론 및 향후 과제

본 연구는 하드웨어 시그니처(SoI) 를 활용한 적대적 입력 탐지 방법이 기존 소프트웨어 전용 탐지기에 비해 에너지 효율, 탐지 정확도, 동적 공격에 대한 면역성 측면에서 모두 우수함을 입증했습니다. 특히, 이중 단계 학습 전략을 통해 SoI 분리도를 인위적으로 확대하고, 다양한 공격에 대한 전반적인 견고성을 동시에 달성한 점이 핵심 기여라 할 수 있습니다.

향후 연구에서는 다음과 같은 방향을 고려하고 있습니다.

1. 다중 시그니처 확장 – SoI 외에도 열 전압(VI), 스위치 전도도(G) 등 추가적인 물리적 메트릭을 결합해 다중‑채널 탐지기를 구현하고, 서로 보완적인 정보를 활용해 탐지 신뢰성을 더욱 강화하고자 합니다.
2. 다양한 메모리 기술 적용 – 현재는 멤리스터 기반 XBar에 초점을 맞췄지만, RRAM, PCM, FeFET 등 다른 비휘발성 메모리 기술에서도 동일한 원리를 적용할 수 있는지 검증할 계획입니다.
3. 시스템‑레벨 보안 프로토콜 – DetectX 탐지 결과를 기반으로 재학습(retraining), 모델 업데이트, 입력 필터링 등 자동화된 방어 메커니즘을 설계해, 전체 AI 시스템이 지속적으로 적대적 위협에 적응하도록 만들고자 합니다.

마지막으로, 본 연구에서 사용된 모든 소스 코드와 학습 모델은 다음의 공개 저장소에서 확인할 수 있습니다.

🔗 https://github.com/Intelligent-Computing-Lab-Yale/DetectX

위 링크를 통해 연구 재현(reproducibility) 및 추가 실험을 자유롭게 진행하시기 바랍니다.
